Regulacja zaworu w instalacji grzewczej niby wygląda jak drobna korekta, ale w praktyce decyduje o komforcie, bezpieczeństwie i rachunkach. Poniżej pokazuję, jak ustawić zawór 3-drożny w domowej instalacji, kiedy pracuje on jako mieszacz, a kiedy jako przełącznik, oraz na co patrzeć przy podłogówce, grzejnikach i ochronie kotła.
Najważniejsze zasady są proste, ale kolejność ma znaczenie
- Najpierw sprawdź, czy masz zawór mieszający, czy przełączający, bo te dwa typy ustawia się inaczej.
- Regulację prowadź małymi krokami i daj instalacji czas na reakcję, szczególnie przy podłogówce.
- W instalacji mieszającej pompa zwykle pracuje za zaworem, a w przełączającej układ może wymagać innego wpięcia.
- Przed korektą odpowietrz instalację i sprawdź filtr, bo brud i powietrze fałszują odczyt.
- Temperatury ustawiaj termometrem, nie „na dotyk”.
Najpierw ustal, z jakim zaworem masz do czynienia
Z mojego doświadczenia to jest punkt, na którym najwięcej osób traci czas. Zawór trójdrożny może mieszać dwa strumienie wody albo przełączać przepływ między dwoma obiegami. Jeśli traktujesz oba typy tak samo, regulacja będzie wyglądała jak zgadywanie, a nie ustawianie.
| Typ pracy | Co robi zawór | Jak go ustawiasz | Najczęstsze zastosowanie |
|---|---|---|---|
| Mieszający | Łączy wodę gorącą z chłodniejszą, żeby uzyskać niższą temperaturę na wyjściu | Korygujesz proporcję mieszania i obserwujesz temperaturę zasilania | Podłogówka, ochrona powrotu, obiegi o różnych temperaturach |
| Przełączający | Przekierowuje przepływ z jednego toru na drugi | Wybierasz, w którą stronę ma iść strumień | Przełączanie między obiegami, układy CWU, prostsze automatyki |
Jeżeli zawór ma siłownik, dochodzi jeszcze jedna rzecz: pozycja pokazywana na siłowniku nie zawsze oznacza to samo, co efekt na instalacji, dlatego warto spojrzeć na oznaczenia korpusu i kierunek przepływu. Kiedy już wiem, z którym wariantem mam do czynienia, przechodzę do portów i kierunku przepływu, bo tam najczęściej zaczynają się pomyłki.
Jak rozpoznać porty A, AB i B oraz kierunek przepływu
Na korpusie zaworu zwykle znajdziesz oznaczenia A, AB i B. Port AB jest wspólny, a pozostałe dwa służą do mieszania albo przełączania strumienia. Jeśli pomylisz przyłącza, nawet dobrze kręcony zawór nie da oczekiwanego efektu, bo woda po prostu płynie nie tam, gdzie powinna.
W praktyce patrzę na trzy rzeczy: strzałki na korpusie, oznaczenie portów i to, gdzie idzie pompa. W zaworze mieszającym pompa zwykle pracuje po stronie wyjścia, a w przełączającym układ może wymagać innego ustawienia. To drobiazg tylko z pozoru, bo od tego zależy, czy zawór będzie stabilnie mieszał, czy będzie „walczył” z przepływem.
Jeśli instalacja jest stara albo ktoś już wcześniej coś przerabiał, nie zakładaj, że poprzednie podłączenie było poprawne. Ja zawsze wolę sprawdzić to dwa razy, niż potem szukać przyczyny w pokrętle, gdy problem siedzi w samych rurach. Gdy porty są już rozpoznane, regulację można zrobić bez zgadywania, a nie na podstawie samych odczuć.
Jak ustawić zawór ręczny krok po kroku
Jeżeli zawór ma pokrętło ręczne, zaczynam od ustawienia pośredniego, a potem koryguję je małymi krokami. W podłogówce i innych wolnych obiegach nie ma sensu kręcić co minutę, bo instalacja reaguje z opóźnieniem.
- Wyłącz automatykę, która mogłaby w trakcie testu przestawiać siłownik, a przy siłowniku elektrycznym odetnij zasilanie zgodnie z instrukcją producenta.
- Odpowietrz instalację i sprawdź filtr siatkowy, bo zanieczyszczenia i powietrze zafałszują wynik.
- Ustaw zawór mniej więcej w połowie zakresu, jeśli nie masz pewności, od jakiego punktu startowego zacząć.
- Uruchom układ i odczekaj, aż temperatura się ustabilizuje: przy grzejnikach zwykle 15-30 minut, przy podłogówce często 2-4 godziny, a czasem dłużej.
- Zmianę wykonuj o mały krok, najlepiej o wyraźny fragment skali albo 5-10° obrotu, nie o cały zakres.
- Sprawdź termometrem temperaturę zasilania i, jeśli to ma sens w danym układzie, także powrotu.
- Powtarzaj korektę, aż uzyskasz stabilny efekt bez skoków temperatury.
Najczęstszy błąd to kręcenie zaworem „na gorąco” co kilka minut, zanim układ w ogóle zdąży odpowiedzieć. W podłogówce takie działanie prawie zawsze kończy się chaosem, bo ciepło rozchodzi się wolno i wynik widać z dużym opóźnieniem. Sama regulacja to jednak nie wszystko, bo położenie pompy potrafi zmienić zachowanie całego układu.

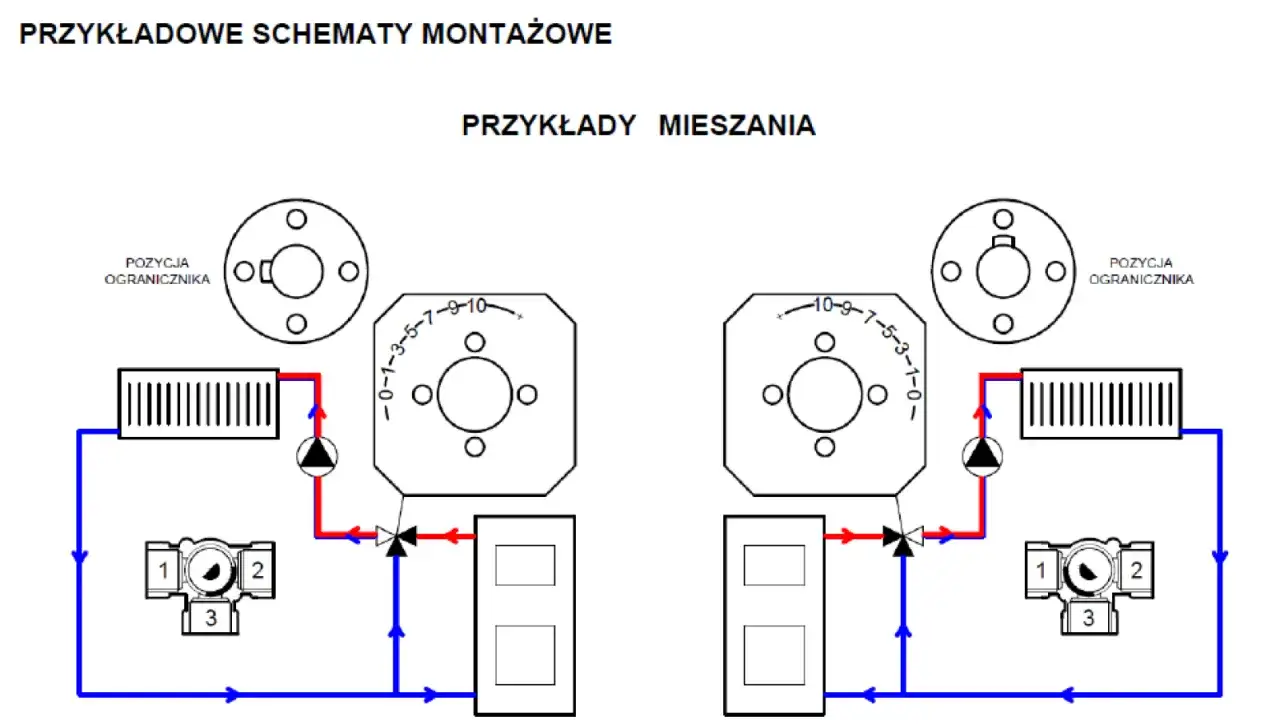

Gdzie wpiąć pompę i dlaczego to zmienia regulację
To jeden z tych szczegółów, które wyglądają technicznie, ale w praktyce decydują o powodzeniu całej operacji. Przy mieszaniu pompę montuje się zwykle za zaworem, a przy rozdzielaniu medium pompa pracuje przed zaworem. Taka logika nie jest przypadkowa, bo zawór i pompa muszą współpracować z kierunkiem przepływu, a nie ze sobą walczyć.
| Cel układu | Położenie pompy | Co daje taki układ |
|---|---|---|
| Mieszanie dwóch strumieni | Za zaworem mieszającym | Stabilniejsze podmieszanie i łatwiejsza kontrola temperatury wyjściowej |
| Rozdzielenie przepływu | Przed zaworem | Sprawniejsze przełączanie medium między dwoma torami |
Jeżeli pompa jest wpięta odwrotnie do funkcji zaworu, regulacja zaczyna być nerwowa: temperatura faluje, przepływ szumi, a każde przekręcenie pokrętła daje zbyt duży albo zbyt mały efekt. Wtedy człowiek ma wrażenie, że zawór jest „zepsuty”, choć problem leży tylko w geometrii układu. Dopiero po takiej weryfikacji sens ma dobieranie temperatur dla konkretnego obiegu.
Jakie nastawy sprawdzają się w domu
Nie ma jednej liczby dobrej dla każdej instalacji, ale są rozsądne punkty startowe. Ja traktuję je jako bazę do korekty, a nie jako sztywny przepis.
| Rodzaj obiegu | Startowa temperatura | Na co uważać |
|---|---|---|
| Ogrzewanie podłogowe | Około 30-35°C, w niektórych układach do 40°C | Zbyt wysoka temperatura szybko przegrzewa posadzkę i psuje komfort |
| Grzejniki niskotemperaturowe | Około 35-50°C | Im niższa temperatura, tym częściej pracuje efektywnie źródło ciepła |
| Ochrona powrotu kotła na paliwo stałe | Powrót zwykle utrzymuje się w okolicy 50-60°C | Chodzi o ochronę kotła przed zbyt zimnym powrotem i korozją niskotemperaturową |
| Układ CWU z ochroną przed zbyt gorącą wodą | Dobierana do komfortu i bezpieczeństwa użytkowania | Tu zawsze liczy się konkretny układ i zalecenia producenta baterii, zasobnika oraz zaworu |
Warto pamiętać o jednej rzeczy: w podłogówce zmiana o zaledwie 2°C bywa bardzo odczuwalna, a w źle dobranym układzie nawet mała korekta może wymagać kilku godzin obserwacji. Zawór nie ma naprawić źle zaprojektowanej instalacji, tylko ją dofinetunować. Jeśli po korekcie instalacja nadal faluje, zwykle problem leży w montażu albo zabrudzeniu, a nie w samym pokrętle.
Najczęstsze błędy, przez które zawór nie działa tak, jak trzeba
Tu najłatwiej o frustrację, bo objawy są mylące. Zawór wygląda dobrze, pokrętło się obraca, a efekt i tak jest słaby. Najczęściej winny jest jeden z kilku powtarzalnych błędów.
- Pomylenie zaworu mieszającego z przełączającym.
- Ustawianie temperatury bez termometru i bez sprawdzenia powrotu.
- Zbyt szybkie kręcenie pokrętłem i brak czasu na reakcję układu.
- Zabrudzony filtr albo zapowietrzona instalacja.
- Nieprawidłowe wpięcie pompy względem zaworu.
- Próba ręcznego przestawiania siłownika pod napięciem albo bez sprawdzenia położenia OPEN/CLOSED.
- Zbyt wysoka temperatura źródła, którą zawór tylko częściowo maskuje.
W praktyce najbardziej zdradliwy jest błąd ostatni: zawór zostaje obwiniony za problem, który powstał wcześniej w kotle, mieszaczu albo w źle dobranym obiegu. Ja zawsze patrzę na cały układ, nie na jedno pokrętło. Na końcu sprawdzam jeszcze kilka rzeczy, zanim uznam instalację za ustawioną na stałe.
Co sprawdzić po pierwszym dniu pracy instalacji
Po wstępnym ustawieniu nie zamykam tematu od razu. Zostawiam instalację na kilka godzin albo na całą dobę i patrzę, czy temperatura naprawdę trzyma się bez nerwowych skoków. To szczególnie ważne przy podłogówce, gdzie efekt regulacji wychodzi wolno.
- Czy temperatura zasilania jest stabilna w granicach, które ustawiłeś.
- Czy powrót do kotła nie jest zbyt chłodny, jeśli układ ma chronić źródło ciepła.
- Czy grzejniki lub pętle podłogowe nagrzewają się równomiernie.
- Czy zawór, siłownik lub pompa nie wydają nietypowych dźwięków.
- Czy skala na siłowniku rzeczywiście odpowiada temu, co robi instalacja.
Jeżeli po tych testach wszystko pracuje równo, można uznać zawór za ustawiony poprawnie. Jeśli nie, wracam o jeden krok wstecz, a nie dokręcam dalej na ślepo. W domowej instalacji grzewczej właśnie taka cierpliwa korekta daje najlepszy efekt: stabilną temperaturę, spokojniejszą pracę układu i mniej niepotrzebnych poprawek w sezonie grzewczym.
