Wyłącznik różnicowoprądowy jest jednym z tych zabezpieczeń, których roli nie docenia się do pierwszego zadziałania. W domu ma odciąć zasilanie wtedy, gdy prąd zaczyna płynąć nie tam, gdzie powinien, czyli przez uszkodzoną izolację, wilgoć albo człowieka. W tym tekście pokazuję, jak działa, gdzie naprawdę ma sens, jaki typ wybrać do instalacji domowej i dlaczego czasem wybija bez oczywistej przyczyny.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem i doborem
- Różnicówka reaguje na różnicę między prądem wpływającym do obwodu a tym, który z niego wraca.
- Do ochrony ludzi w domu najczęściej stosuje się czułość 30 mA.
- Typ A jest dziś bezpieczniejszym wyborem niż stary typ AC w instalacjach z elektroniką.
- Jeden aparat na cały dom to zły kompromis, bo jedna usterka potrafi wyłączyć wszystko.
- Przycisk TEST trzeba sprawdzać regularnie, a brak reakcji traktować jako sygnał do kontroli.
Jak działa różnicówka i co oznacza jej zadziałanie
W środku pracuje przekładnik sumujący, czyli element, który porównuje prąd wpływający do obwodu z prądem wracającym. Jeżeli wszystko jest w porządku, wartości są takie same. Gdy pojawia się upływ, na przykład przez uszkodzony przewód, mokre gniazdo albo ciało człowieka, pojawia się różnica i aparat odcina zasilanie.
Ja patrzę na to tak: różnicówka nie pilnuje przeciążenia ani zwarcia, tylko ucieczki prądu. Dlatego w domowej rozdzielnicy zawsze musi współpracować z zabezpieczeniem nadprądowym, a nie je zastępować. To ważne rozróżnienie, bo wielu użytkowników myli te dwa urządzenia i potem szuka winy w niewłaściwym miejscu.
- Jeśli prąd wpływa i wraca tą samą drogą, urządzenie pozostaje włączone.
- Jeśli część prądu „ucieka” do ziemi, obudowy albo przez wilgoć, pojawia się różnica.
- Jeśli ta różnica przekroczy próg zadziałania, obwód zostaje wyłączony.
W praktyce oznacza to, że różnicówka ma być ostatnią barierą ochronną, a nie jedyną linią obrony. Skoro już wiemy, co robi, warto sprawdzić, w których częściach domu naprawdę ma największy sens.
Gdzie w domu ma sens, a gdzie tylko podnosi koszt rozdzielnicy
W domu przede wszystkim patrzę na miejsca, gdzie łączą się woda, metal i elektronika. To właśnie tam ryzyko upływu prądu jest największe, a skutki awarii mogą być najdotkliwsze. W nowych instalacjach dobrze zaprojektowany podział obwodów daje więcej niż dokładanie jednego dużego urządzenia „na wszystko”.
| Obszar | Czy warto stosować ochronę różnicową | Dlaczego |
|---|---|---|
| Łazienka | Tak, praktycznie zawsze | Wilgoć, metalowe elementy i częsty kontakt z urządzeniami elektrycznymi podnoszą ryzyko porażenia. |
| Kuchnia | Tak | AGD, zmywarka, lodówka, czajnik i osprzęt przy blatach tworzą obwody podatne na upływy. |
| Gniazda zewnętrzne, taras, garaż | Tak | Deszcz, zabrudzenia i narzędzia ogrodowe szybko ujawniają słabszą jakość instalacji. |
| Oświetlenie domowe | Najczęściej tak | W nowoczesnych instalacjach to już standard, szczególnie gdy w grę wchodzą obwody wilgotne lub długie trasy kablowe. |
| Lodówka, zamrażarka, router, alarm | Tak, ale najlepiej na osobnym obwodzie | Tu liczy się ciągłość pracy. Jedno wybicie nie powinno odcinać wszystkiego naraz. |
| Jedna różnicówka na cały dom | Można, ale nie polecam | To najtańszy wariant, lecz w razie awarii wyłącza zbyt dużo naraz i utrudnia diagnozę. |
W praktyce domowej najlepszy efekt daje podział instalacji na kilka grup, a czasem zastosowanie osobnych aparatów dla kluczowych odbiorników. Jeśli lodówka, oświetlenie i gniazda ogrodowe siedzą pod jednym zabezpieczeniem, jedna usterka potrafi narobić więcej szkód niż sama awaria. Z tego powodu nie oszczędzałbym na architekturze rozdzielnicy, tylko na dodatkach, które niczego nie upraszczają.
To prowadzi do następnego pytania: jaki konkretnie typ urządzenia dobrać, żeby działał dobrze z dzisiejszą elektroniką i nie sprawiał fałszywych alarmów.

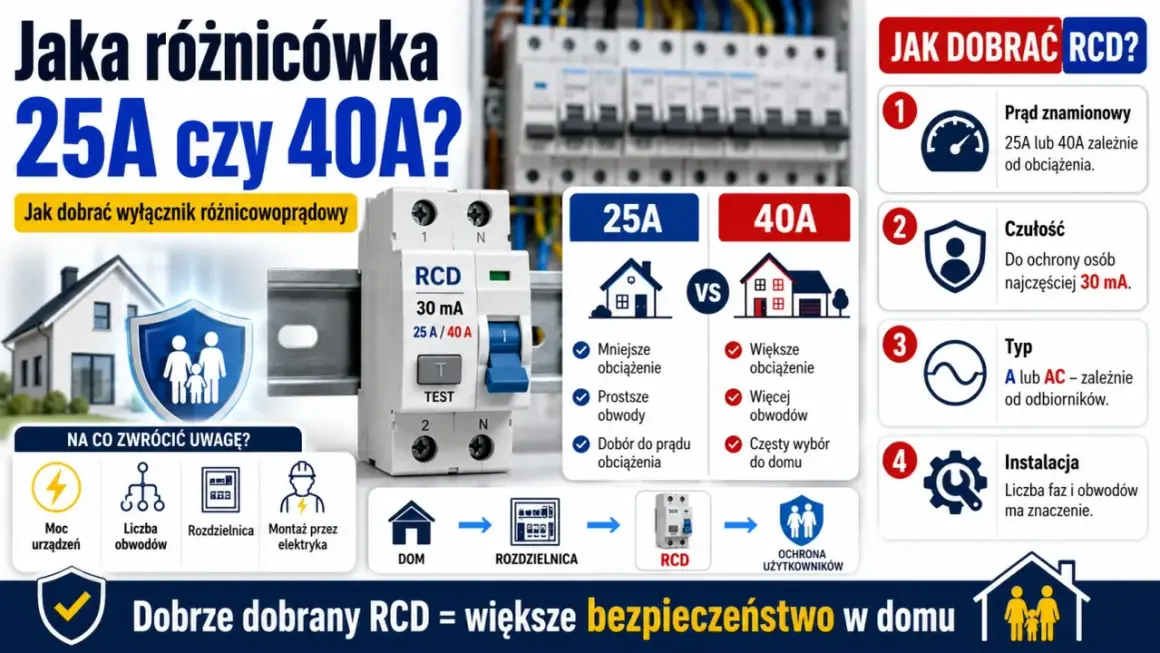

Jak dobrać typ, czułość i liczbę biegunów
Tu najłatwiej pomylić czułość z prądem znamionowym. Czułość, oznaczana jako IΔn, mówi, przy jakiej różnicy prądów aparat ma zadziałać. Prąd znamionowy, na przykład 40 A albo 63 A, mówi natomiast, jaki prąd roboczy może płynąć przez urządzenie w normalnej pracy. To nie są zamienne parametry i nie warto ich mylić przy zakupie.
| Parametr | Co oznacza | Co zwykle wybieram w domu |
|---|---|---|
| Czułość | Próg zadziałania przy prądzie upływu | 30 mA dla ochrony ludzi |
| Prąd znamionowy | Obciążenie, jakie aparat może przenosić | 40 A albo 63 A, zależnie od rozdzielnicy i sumy obciążeń |
| Typ | Rodzaj prądu upływu, który urządzenie wykrywa | Typ A jako wybór domyślny |
| Liczba biegunów | Jednofazowa albo trójfazowa konfiguracja | 2P dla 230 V, 4P dla 400 V |
| Wersja | Standardowa, zwłoczna albo z członem nadprądowym | RCBO dla pojedynczych obwodów, a selektywna wersja tylko tam, gdzie ma to sens |
W domu jednorodzinnym najczęściej wybieram typ A, bo lepiej radzi sobie z elektroniką niż stary typ AC. AC reaguje tylko na sinusoidalny prąd przemienny, więc w instalacjach z zasilaczami, LED-ami, AGD i automatyką bywa po prostu zbyt archaiczny. Typ A wykrywa także pulsujący prąd stały, co w praktyce daje bezpieczniejszy i bardziej uniwersalny wybór.
Jeśli w domu pojawiają się falowniki, pompa ciepła, ładowarka samochodu elektrycznego albo rozbudowana fotowoltaika, czasem trzeba iść dalej niż typ A. Wtedy w grę wchodzi typ F albo B, ale tu nie kieruję się modą, tylko instrukcją konkretnego urządzenia i projektem instalacji. Na ślepo nie podmieniłbym niczego, bo zły dobór potrafi wywołać fałszywe zadziałania albo dać złudne poczucie bezpieczeństwa.
Gdy parametry są już dobrane, pozostaje najczęstszy problem z praktyki: dlaczego aparat wyłącza się, choć na pierwszy rzut oka wszystko wydaje się w porządku.
Dlaczego wyzwala bez widocznego powodu
Jeżeli różnicówka zaczyna wybijać, nie zakładam od razu, że jest uszkodzona. Częściej winny bywa obwód, wilgoć, źle połączony neutralny albo urządzenie, które zaczęło puszczać upływ. W nowoczesnych domach bardzo często nakładają się też drobne upływy z kilku sprzętów i razem przekraczają próg zadziałania.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Wyłącza po deszczu albo po podlewaniu ogrodu | Wilgoć w gniazdach, puszkach lub przewodach zewnętrznych | Gniazda ogrodowe, oprawy na zewnątrz, puszki i połączenia w strefie wilgotnej |
| Wyłącza po uruchomieniu pralki, zmywarki albo bojlera | Uszkodzona grzałka, filtr przeciwzakłóceniowy albo przewód | Po kolei odłączam podejrzany sprzęt i patrzę, czy objaw znika |
| Wyłącza losowo bez wyraźnego związku z konkretnym urządzeniem | Zbyt duża suma prądów upływu z kilku odbiorników | Sprawdzam, czy zbyt wiele obwodów nie siedzi na jednym aparacie |
| Wyłącza po remoncie lub po zmianie rozdzielnicy | Pomylenie przewodów neutralnych między różnymi obwodami | Kontroluję, czy N nie są wspólne dla kilku różnicówek |
| Nie da się załączyć po zadziałaniu | Uszkodzenie aparatu albo zwarcie doziemne w instalacji | Wzywam elektryka i nie próbuję obchodzenia zabezpieczenia |
- Najpierw odłączam podejrzane urządzenia, zaczynając od sprzętów z grzałką, silnikiem i zasilaczem.
- Potem sprawdzam obwody narażone na wilgoć, zwłaszcza zewnętrzne gniazda i łazienkę.
- Jeżeli problem wraca, szukam błędu w połączeniach neutralnych, bo to częsty błąd po modernizacji rozdzielnicy.
- Gdy dalej nie mam jasnej odpowiedzi, zlecam pomiar izolacji i test wyzwalania zamiast zgadywać.
Tu mam jedną prostą zasadę: nie mostkuję ochrony i nie wymieniam aparatu w ciemno. Jeśli różnicówka reaguje na realny upływ, to ona robi swoją robotę. Gdy załącza się bez powodu, zwykle problem leży gdzie indziej. Skoro już wiadomo, co może ją wyzwalać, warto sprawdzić, jak ją sensownie testować i kiedy przestaje być godna zaufania.
Jak testować i kiedy wymienić urządzenie
W domu regularny test robię prostym przyciskiem TEST. To szybka kontrola, która pozwala sprawdzić, czy mechanizm zadziała i czy aparat nie „zastał się” po dłuższym czasie pracy. W praktyce domowej najlepiej robić to co najmniej raz w miesiącu albo zgodnie z instrukcją producenta, jeśli podaje inny odstęp.
- Naciskam przycisk TEST przy włączonym zasilaniu.
- Sprawdzam, czy aparat natychmiast odcina obwód.
- Po teście ponownie go załączam i obserwuję, czy pracuje stabilnie.
- Jeśli nie reaguje albo nie daje się poprawnie zresetować, traktuję to jako usterkę.
Warto pamiętać, że przycisk TEST nie zastępuje pełnego pomiaru instalacji. Elektryk może sprawdzić czas i prąd zadziałania, a także stan izolacji i poprawność połączeń. To szczególnie ważne po remoncie, zalaniu, częstych wyłączeniach albo wtedy, gdy instalacja ma już swoje lata i nikt nie wie, co działo się z nią wcześniej.
Urządzenie rozważałbym do wymiany, gdy test nie przechodzi, obudowa ma ślady przegrzania, mechanizm pracuje z oporem albo aparat ma za sobą długie lata ciężkiej eksploatacji w wilgoci i pyle. Nie trzymam się sztywno jednego wieku, ale jeśli instalacja jest stara i do tego kapryśna, wymiana często okazuje się rozsądniejsza niż kolejne półśrodki. Następny krok jest już bardziej przyziemny: ile to wszystko kosztuje i gdzie naprawdę uciekają pieniądze.
Ile kosztuje sensowna modernizacja domowej rozdzielnicy
Sama aparatura nie jest dziś dramatycznie droga, ale koszt rośnie, kiedy trzeba uporządkować obwody, opisać przewody neutralne i przebudować rozdzielnicę tak, żeby działała selektywnie. Zbyt tani zakup bywa kuszący, lecz w instalacji elektrycznej nie ma sensu oszczędzać na elemencie, który ma chronić ludzi i sprzęt przez lata.
| Element | Typowy zakres ceny | Co wpływa na koszt |
|---|---|---|
| RCD 2P 25 A, 30 mA, typ A | około 60-110 zł | Marka, zdolność zwarciowa, jakość wykonania, dostępność |
| RCD 2P 40 A, 30 mA, typ A | około 80-180 zł | Popularność modelu i parametry mechaniczne |
| RCD 4P 40 A, 30 mA, typ A | około 90-300 zł | Przeznaczenie trójfazowe i klasa aparatu |
| RCD 4P 63 A, 30 mA, typ A | około 170-380 zł | Większy prąd znamionowy i często lepsza wytrzymałość mechaniczna |
| RCBO, czyli różnicówka z członem nadprądowym | około 90-250 zł za obwód | To rozwiązanie na pojedynczy obwód, zwykle wygodniejsze przy częstych zadziałaniach |
| Robocizna przy prostej wymianie | około 150-400 zł | Dostęp do rozdzielnicy, ilość przepięć przewodów i zakres prac |
| Modernizacja rozdzielnicy z podziałem obwodów | około 500-2000+ zł | Wielkość domu, liczba obwodów i stan istniejącej instalacji |
Jeśli mam wskazać jeden koszt, na którym nie warto oszczędzać, to jest nim porządek w rozdzielnicy. Dobrze opisane obwody, sensowny podział na kilka aparatów i poprawnie rozdzielone przewody neutralne oszczędzają więcej nerwów niż zakup najdroższego modelu. Tę samą zasadę stosuję zawsze, gdy klient pyta, czy wystarczy „jedna porządna różnicówka”. Często odpowiedź brzmi: lepiej kilka rozsądnie dobranych niż jedna duża, która wyłącza cały dom.
Jak utrzymać domową ochronę w dobrej kondycji przez lata
Najwięcej problemów nie bierze się z samego urządzenia, tylko z tego, co dzieje się wokół niego: wilgoć, dokładane później obwody, remonty bez aktualizacji rozdzielnicy i brak testów. Ja przy instalacji domowej stawiam na prostą rutynę, bo ona realnie ogranicza ryzyko i koszty napraw.
- Testuję przycisk regularnie, zamiast liczyć na to, że wszystko „samo się utrzyma”.
- Opisuję obwody w rozdzielnicy tak, żeby po awarii od razu wiedzieć, co sprawdzać.
- Nie mieszam przewodów neutralnych między różnymi zabezpieczeniami.
- Obwody zewnętrzne, łazienkowe i mocno obciążone trzymam osobno.
- Po remoncie lub dołożeniu nowego sprzętu zlecam kontrolę, zanim problem urośnie.
W dobrze zrobionej instalacji różnicówka działa rzadko, ale pewnie. Nie wybija przy każdym uruchomieniu czajnika, a kiedy już reaguje, daje czytelny sygnał, że coś wymaga sprawdzenia. To właśnie taki balans między bezpieczeństwem a wygodą powinien kierować doborem i eksploatacją domowej instalacji.
