Ile gniazd na jednym obwodzie? Praktyczny limit w domu

Dobór liczby gniazd na jednym obwodzie w domu nie sprowadza się do prostego liczenia ramek w ścianie. Liczy się obciążenie, układ pomieszczeń, zabezpieczenie i to, czy w przyszłości będziesz zasilać z tego samego miejsca kilka urządzeń naraz. W tym tekście pokazuję, jak podejść do tematu praktycznie: od rozsądnego limitu gniazd, przez podział na strefy, aż po błędy, które najczęściej kończą się przegrzanym obwodem albo kosztowną poprawką.

Najkrótsza odpowiedź, która naprawdę pomaga przy projekcie

Jeżeli mam odpowiedzieć uczciwie i bez sztucznego upraszczania, to przy obwodzie gniazd ogólnego przeznaczenia celowałbym w 6-8 gniazd, a 10 gniazd traktowałbym jako górną granicę planistyczną, nie jako idealny wzorzec. W materiałach opartych na normie N SEP-E-002 spotyka się właśnie taki limit dla obwodu gniazd 10/16 A, natomiast przepisy techniczne idą w stronę zasady: instalacja ma mieć wydzielone obwody i odpowiednią liczbę właściwie rozmieszczonych gniazd, a nie „jak najwięcej” w jednym ciągu.

W rozporządzeniu Warunki techniczne nie ma sztywnej liczby gniazd na obwód; jest za to wymóg wydzielonych obwodów i odpowiedniej liczby właściwie rozmieszczonych punktów. To rozróżnienie jest ważne, bo sama liczba gniazd nie mówi jeszcze nic o bezpieczeństwie pracy. Dwa gniazda w kuchni, do których podłączysz czajnik i mikrofalę, potrafią obciążyć obwód bardziej niż sześć gniazd w sypialni, gdzie zwykle pracują tylko ładowarki i lampka nocna.

Ja przy projektowaniu nie liczę tylko punktów, tylko patrzę na to, co ma z tych gniazd korzystać. Jeśli chcesz z tego wyciągnąć jedną zasadę, niech będzie prosta: im większa szansa na jednoczesną pracę kilku urządzeń, tym mniej gniazd powinno siedzieć na jednym zabezpieczeniu. Dzięki temu łatwiej przejść do pytania, od czego ta granica zależy w praktyce.

Od czego zależy liczba gniazd bardziej niż od samego zabezpieczenia

W projekcie liczy się nie tylko ilość punktów, ale też obciążenie obwodu, długość przewodu i sposób użytkowania pomieszczenia. Obwód 230 V/16 A ma na papierze około 3680 W dostępnej mocy, ale to nie znaczy, że warto go od razu wypełnić sprzętem o podobnym poborze. W praktyce lepiej zostawić zapas, bo urządzenia domowe rzadko pracują w izolacji.

• Moc odbiorników - czajnik ma zwykle 1800-2400 W, mikrofalówka około 1000-1500 W, żelazko 2000-2400 W, a suszarka do włosów potrafi przekroczyć 2000 W. Dwa takie sprzęty na jednym obwodzie potrafią zbliżyć się do granicy szybciej, niż się wydaje.
• Zabezpieczenie - wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, ale nie robi z obwodu nieskończonej linii zasilającej. Jeśli obwód ma zbyt dużo punktów, zabezpieczenie będzie po prostu częściej wyłączało zasilanie.
• Przekrój przewodu - w obwodach gniazdowych bardzo często spotyka się przewód miedziany 3x2,5 mm², ale dobór zawsze powinien uwzględniać długość trasy, sposób ułożenia i warunki chłodzenia.
• Spadek napięcia - to różnica między napięciem przy rozdzielnicy a napięciem na końcu obwodu. Im dłuższy przewód i większe obciążenie, tym ten spadek jest większy, a urządzenia mogą pracować mniej stabilnie.
• Charakter pomieszczenia - salon i sypialnia zwykle wybaczają więcej, kuchnia, łazienka, pralnia i garaż dużo mniej.
• Rezerwa na przyszłość - dziś masz dwa sprzęty, za rok dojdzie klimatyzator, laptopowa strefa pracy albo dodatkowy grzejnik. Dobrze zaprojektowany obwód zostawia na to miejsce.

Właśnie dlatego pytanie o liczbę gniazd zawsze trzeba czytać razem z pytaniem o ich obciążenie. Gdy to już jest jasne, można sensownie rozrysować dom na obwody zamiast działać na oko.

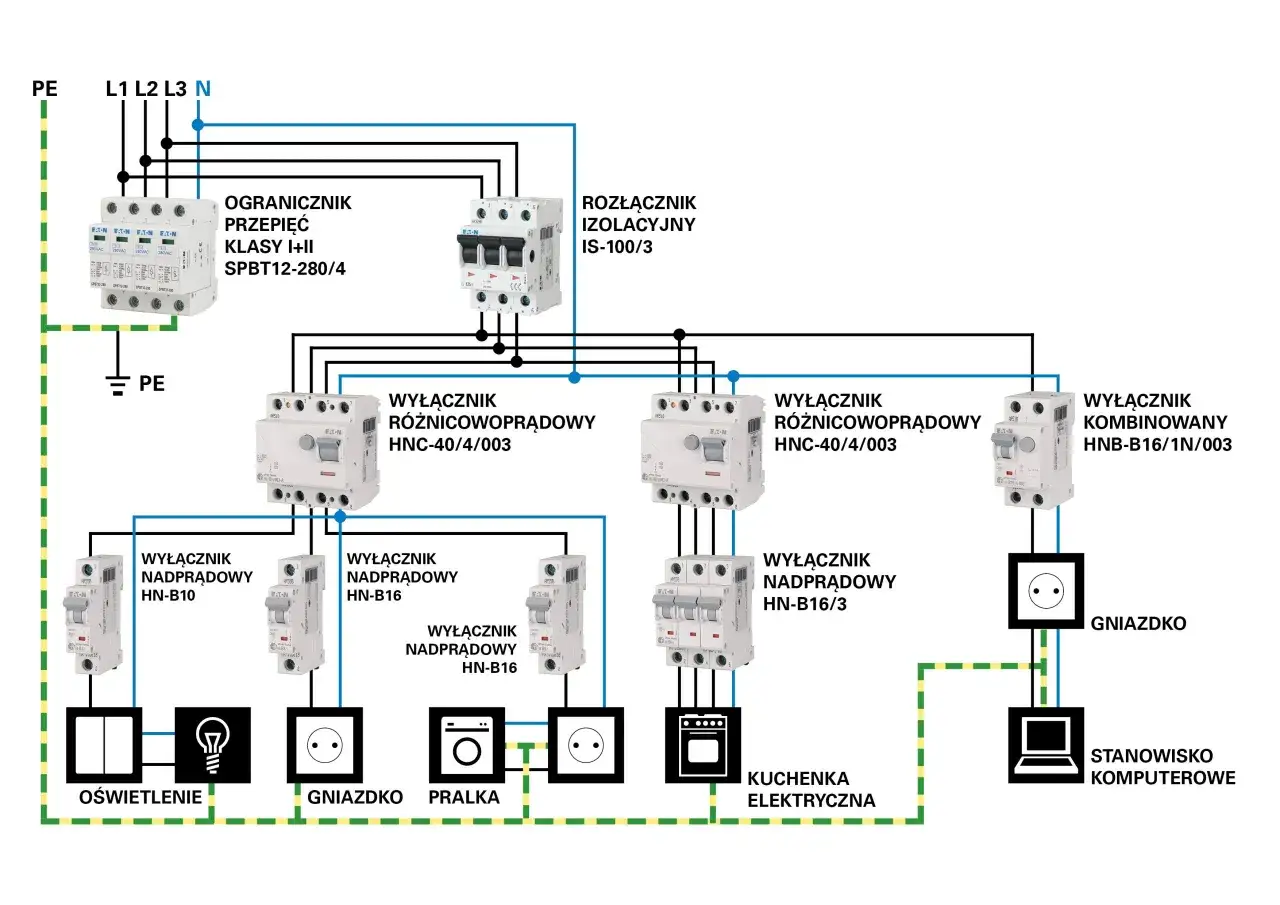

Jak rozdzielić obwody w domu jednorodzinnym

W domu jednorodzinnym najlepiej działa podział „po funkcji”, a nie wyłącznie „po ścianach”. Dzięki temu obwód nie staje się przypadkową mieszanką sprzętów, które akurat dało się połączyć jednym przewodem. Przy planowaniu lubię myśleć o strefach obciążenia, bo to od razu pokazuje, gdzie trzeba być bardziej ostrożnym.

Ta tabela nie jest sztywną normą, tylko praktycznym punktem odniesienia. W kuchni i pralni wolę podzielić instalację wcześniej, niż później tłumaczyć klientowi, dlaczego czajnik i piekarnik nie mogą działać równocześnie bez wybijania zabezpieczenia. Z takiego podziału naturalnie wynikają też najczęstsze błędy, które widzę na budowach i przy remontach.

Najczęstsze błędy, przez które obwód staje się za ciasny

Najgorsze projekty nie są zwykle „źle policzone” w sensie matematycznym. One są po prostu zbyt optymistyczne. Zakładają, że kuchnia będzie pracowała jak salon, a łazienka jak korytarz, co w realnym domu rzadko się sprawdza.

• Łączenie kuchni z pokojem dziennym na jednym obwodzie - to kuszące przy oszczędzaniu przewodów, ale bardzo szybko robi się problemem, gdy dojdą sprzęty o większej mocy.
• Liczenie samej liczby gniazd, a nie ich przeznaczenia - pięć gniazd do lamp i ładowarek to co innego niż pięć gniazd do ekspresu, czajnika, piekarnika pomocniczego i mikrofalówki.
• Brak osobnych obwodów dla urządzeń stałych - pralka, zmywarka, piekarnik, płyta grzewcza czy podgrzewacz wody zwykle zasługują na własną linię, bo wtedy awaria jednego urządzenia nie wyłącza pół domu.
• Mylenie gniazda wielokrotnego z większym zapasem mocy - dwa lub trzy miejsca poboru w jednej ramce nie oznaczają, że przewód nagle „udźwignie” więcej.
• Brak rezerwy na przyszłość - po wykończeniu wnętrz dokłada się sprzęt, a przewodów już nie widać. Dlatego tu naprawdę lepiej mieć margines niż później kuć ściany.
• Zbyt długi obwód - im dłuższa trasa, tym większe ryzyko spadku napięcia i trudniejsza współpraca zabezpieczenia z przewodem.

W praktyce te błędy mają jeden wspólny mianownik: ktoś uznał, że liczba punktów jest ważniejsza niż charakter obciążenia. A właśnie od charakteru obciążenia zależy, czy instalację da się jeszcze bezpiecznie wykorzystać, czy trzeba ją dzielić dalej.

Jak sprawdzić, czy instalacja ma jeszcze zapas

Jeżeli oceniasz już istniejący obwód, zacząłbym od rozdzielnicy i odczytania, co naprawdę jest do niego podłączone. Sam napis „gniazda pokój 1” niewiele mówi, jeśli ten sam obwód zasila jeszcze fragment korytarza albo część kuchni.

1. Sprawdź, jakie zabezpieczenie chroni obwód. Przy gniazdach najczęściej spotkasz wyłącznik nadprądowy 16 A, ale nie zakładaj tego bez sprawdzenia.
2. Ustal przekrój przewodu. Dla obwodów gniazdowych często spotyka się 3x2,5 mm², lecz sam zapis na kablu nie kończy analizy.
3. Zapisz urządzenia, które mogą działać jednocześnie. Czajnik, mikrofalówka, odkurzacz, żelazko, suszarka i grzejnik elektryczny to typowe obciążenia, które szybko sumują się do wysokiej wartości.
4. Porównaj sumę mocy z obwodem. Przy 16 A i 230 V masz około 3,68 kW mocy teoretycznej, więc dwa większe odbiorniki mogą już tworzyć realny problem.
5. Sprawdź długość trasy i sposób ułożenia przewodu. Długi obwód w ścianie, pod ociepleniem albo w ciasnym peszlu zachowuje się inaczej niż krótki odcinek w dobrej wentylacji.
6. Jeżeli na obwodzie mają pojawić się nowe urządzenia, policz je z zapasem. Nie planuję instalacji „na styk”, bo to zwykle kończy się późniejszą poprawką.

Praktyczny próg, który lubię stosować, jest prosty: jeśli na jednym obwodzie zaczynasz widzieć sprzęty o łącznej mocy rzędu 2,5-3 kW i mają one szansę pracować równocześnie, to znak, że warto rozdzielić instalację albo przewidzieć osobny obwód. To nie jest sztuka dla sztuki, tylko zwykła rezerwa eksploatacyjna. Dzięki temu łatwiej przyjąć standard, który działa nie tylko dziś, ale też po zmianie wyposażenia.

Co bym przyjął jako bezpieczny standard w domu

Gdybym miał zamknąć temat w kilku praktycznych zasadach, przyjąłbym model konserwatywny, ale wygodny w codziennym użytkowaniu. Obwód ogólny trzymałbym zwykle w granicach 6-8 gniazd, kuchnię i pralnię prowadziłbym ostrożniej, a wszystkie odbiorniki dużej mocy oddzielałbym od reszty instalacji. To daje więcej spokoju niż próba upchania całego domu w jak najmniejszej liczbie linii.

• Salon i sypialnie - mogą mieć po jednym obwodzie na pomieszczenie albo na niewielką strefę, jeśli nie ma tam ciężkich odbiorników.
• Kuchnia - obwód ogólny dla drobnego sprzętu to za mało, jeśli w grę wchodzą zmywarka, piekarnik, czajnik i mikrofalówka.
• Łazienka i pralnia - tu szybko robi się ciasno, więc dzielenie obwodów jest bardziej rozsądne niż oszczędzanie na przewodzie.
• Urządzenia stałe - najlepiej, gdy mają własną linię, bo wtedy usterka jednego sprzętu nie wpływa na cały pokój.
• Zapas - jeżeli instalacja ma służyć kilkanaście lat, od początku zostawiam miejsce na zmiany wyposażenia, a nie tylko na aktualny układ mebli.

Jeśli miałbym wskazać jedną rzecz, która naprawdę robi różnicę, powiedziałbym tak: nie pytaj wyłącznie o liczbę gniazd, tylko o ich realne obciążenie i sensowny podział na obwody. To właśnie ten podział decyduje, czy instalacja będzie wygodna, bezpieczna i odporna na codzienne użytkowanie.
