W domowej instalacji elektrycznej najważniejsze jest to, żeby przewody i urządzenia były chronione przed przeciążeniem oraz zwarciem. To właśnie zabezpieczenie nadprądowe odcina zasilanie, zanim przewód zacznie się nadmiernie grzać albo uszkodzenie rozwinie się w poważniejszą awarię. W tym artykule pokazuję, jak działa taki aparat, czym różnią się jego typy, jak dobrać go do obwodu i jak nie pomylić go z różnicówką.
Najważniejsze rzeczy, które trzeba ustalić przed doborem aparatu
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a po zadziałaniu zwykle da się go ponownie załączyć.
- W domu najczęściej spotkasz charakterystyki B i C; D zostawia się do obwodów z dużym prądem rozruchowym.
- Prąd znamionowy, liczba biegunów i zdolność wyłączania muszą pasować do konkretnego obwodu, nie tylko do mocy urządzenia.
- RCD i RCBO rozwiązują inne problemy niż sam wyłącznik nadprądowy, więc nie są jego prostym zamiennikiem.
- Jeśli aparat wybija regularnie, szukaj przyczyny w obwodzie, a nie podnoś jego wartości „na zapas”.
Czym jest wyłącznik nadprądowy w domowej instalacji

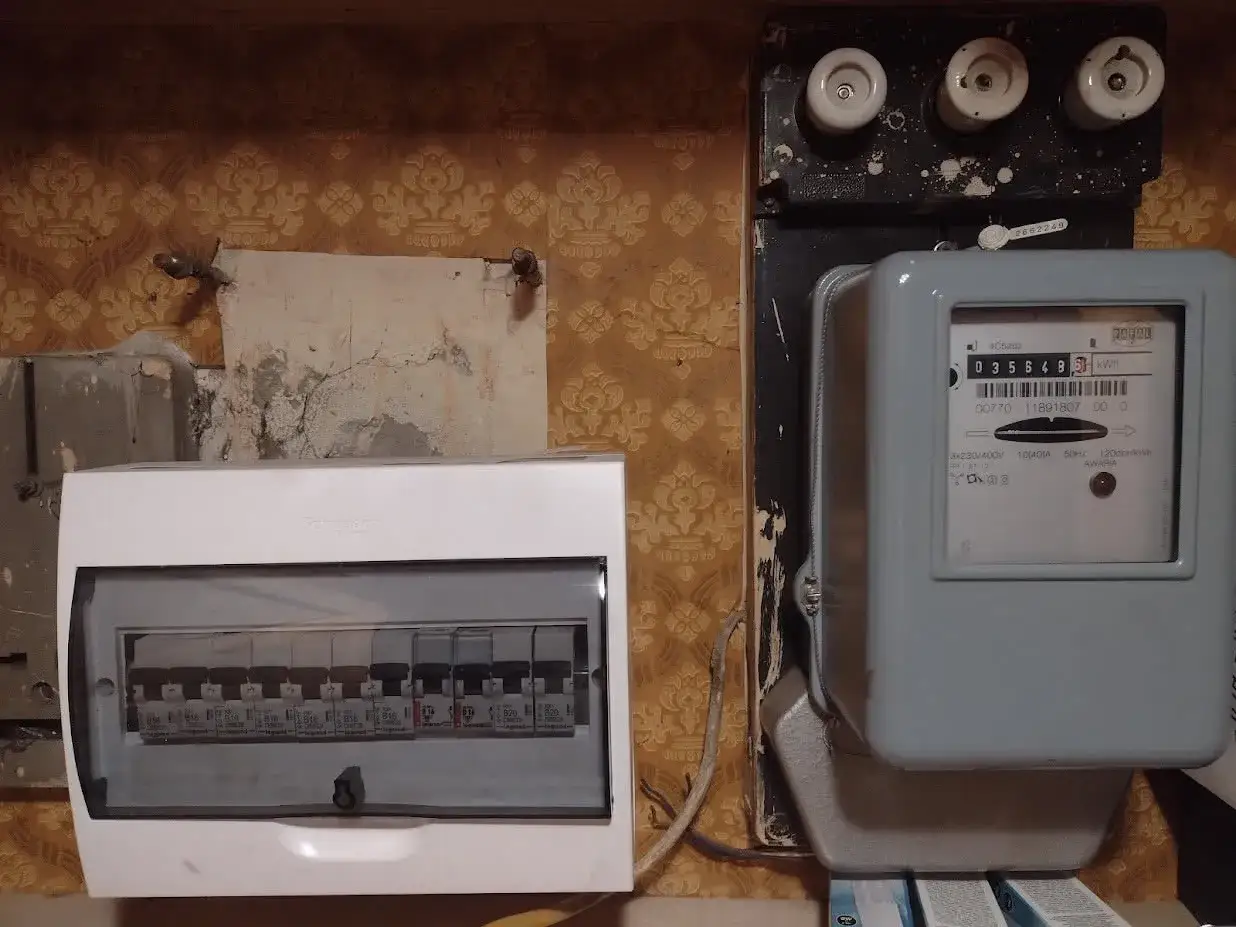

W praktyce to mały aparat montowany na szynie DIN w rozdzielnicy. Jego zadanie jest proste: ma przerwać obwód wtedy, gdy prąd staje się zbyt duży dla przewodu albo dla warunków pracy instalacji. Ja traktuję go przede wszystkim jako ochronę przewodu, bo to kabel przegrzewa się pierwszy, a dopiero potem zaczynają się kłopoty z osprzętem i urządzeniami.
W polskich domach taki aparat zastąpił stare bezpieczniki topikowe. Różnica jest istotna, bo nowoczesny wyłącznik można po zadziałaniu ponownie załączyć, o ile usuniesz przyczynę awarii. To wygodniejsze, ale nie zwalnia z myślenia: jeśli „eska” wybija, to zwykle sygnalizuje realny problem, a nie kaprys aparatu.

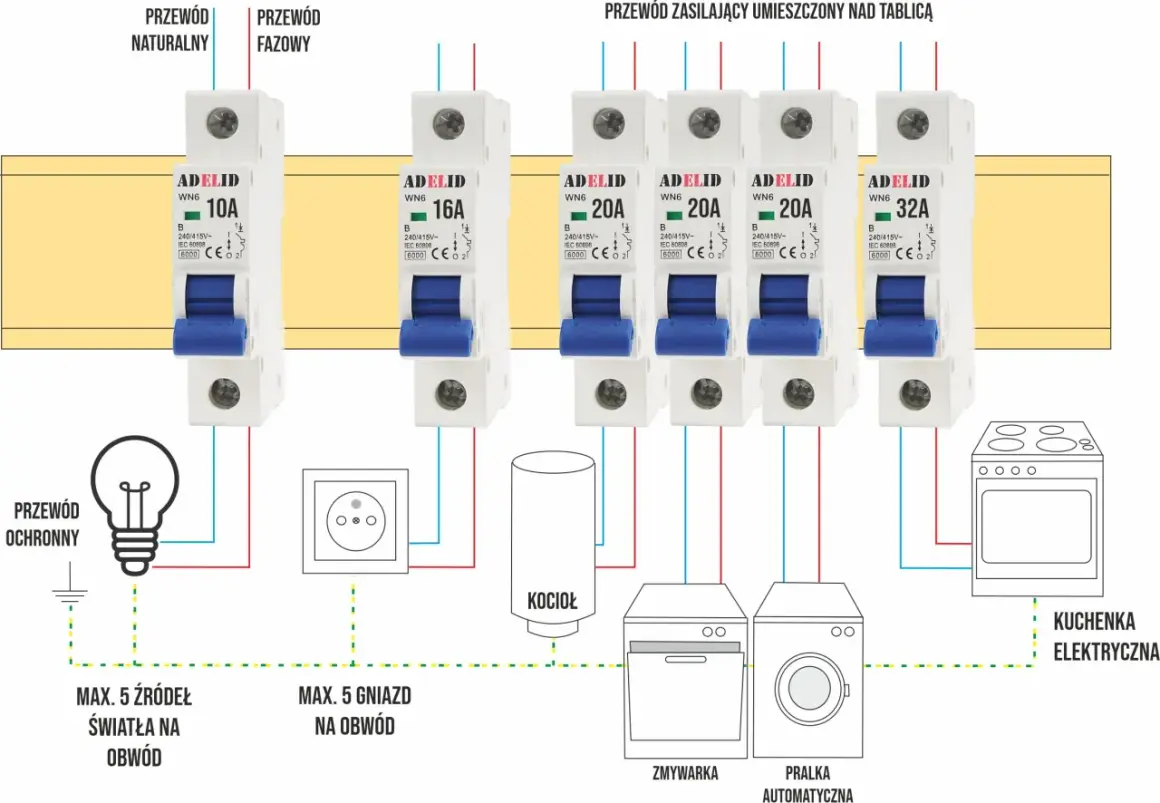

W dobrze zaprojektowanej rozdzielnicy każdy obwód ma własną ochronę. To właśnie dlatego osobno zabezpiecza się oświetlenie, gniazda, kuchnię, łazienkę czy urządzenia o większym poborze mocy. Kiedy rozumiesz już tę rolę, łatwiej przejść do tego, co dokładnie wyzwala jego zadziałanie.
Jak reaguje na przeciążenie i zwarcie
W wyłączniku działają dwa mechanizmy. Człon termiczny reaguje na dłużej utrzymujące się przeciążenie, a człon elektromagnetyczny odpowiada za bardzo szybkie odłączenie przy zwarciu. To nie jest jedna, uniwersalna reakcja, tylko dwie różne odpowiedzi na dwa różne scenariusze.
Przeciążenie
Przeciążenie pojawia się wtedy, gdy przez przewód płynie więcej prądu, niż powinien on bezpiecznie przenieść w danych warunkach. W domu może to być kilka urządzeń wpiętych do jednego obwodu, zbyt mocny odbiornik albo po prostu źle dobrany aparat. Taki stan nie wywołuje natychmiastowego wyłączenia, bo przewód przez chwilę może pracować ponad normę, ale jeśli trwa to zbyt długo, temperatura rośnie i instalacja traci bezpieczeństwo.
Przeczytaj również: Instalacja wodna w domu - plan, koszty i najczęstsze błędy
Zwarcie
Zwarcie to sytuacja dużo gwałtowniejsza. Prąd skacze wtedy niemal natychmiast, bo opór obwodu spada do minimum. Właśnie po to jest człon elektromagnetyczny, który ma zadziałać błyskawicznie i odciąć zasilanie zanim uszkodzenie rozleje się na inne elementy instalacji. Tu nie ma miejsca na zwłokę.
W praktyce najważniejsze jest to, że aparat nie powinien wybijać przy każdym krótkim skoku prądu, ale musi zareagować wtedy, gdy obciążenie albo uszkodzenie naprawdę staje się groźne. Z tego powodu dobór do konkretnego obwodu ma większe znaczenie niż sama „mocna” nazwa na obudowie.
Jak dobrać aparat do obwodu bez zgadywania
Ja zawsze zaczynam od czterech pytań: jaki obwód chronię, jakie ma obciążenie, jaki może być prąd rozruchowy i jaki poziom zwarciowy trzeba uwzględnić. Dopiero potem patrzę na numer A i literę charakterystyki. Sam napis na froncie urządzenia niczego jeszcze nie załatwia.
- Prąd znamionowy określa, jak duże obciążenie aparat może obsługiwać w normalnej pracy. W domu często spotkasz wartości 6 A, 10 A, 16 A, 20 A, 25 A i 32 A.
- Charakterystyka wyzwalania mówi, jak aparat reaguje na krótkie skoki prądu. To właśnie tutaj rozstrzyga się, czy dany model dobrze zniesie rozruch urządzeń.
- Zdolność wyłączania pokazuje, jaki prąd zwarciowy aparat może bezpiecznie przerwać. W domowych rozdzielnicach często trafiają się wersje 6 kA, a przy wyższym spodziewanym zwarciu także 10 kA.
- Liczba biegunów musi pasować do układu zasilania: w jednofazie zwykle 1P lub 1P+N, a w trójfazie 3P albo 3P+N.
| Charakterystyka | Kiedy sprawdza się najlepiej | Typowe zastosowanie w domu | Na co uważać |
|---|---|---|---|
| B | Gdy prąd rozruchowy jest niski | Oświetlenie, prostsze obwody rezystancyjne, instalacje bez dużych skoków startowych | Może być zbyt czuła w obwodach z elektroniką lub silnikami, jeśli rozruch jest wyraźny |
| C | Gdy obciążenie ma umiarkowany rozruch | Większość obwodów mieszanych, gniazda, drobne silniki, zasilacze, sprzęt AGD | Zwykle jest najpraktyczniejszym wyborem, ale nadal trzeba sprawdzić przewód i warunki pracy |
| D | Gdy prąd rozruchowy jest wysoki | Wybrane obwody z dużymi impulsami przy starcie | W zwykłej instalacji domowej stosuję ją ostrożnie i tylko wtedy, gdy rzeczywiście jest potrzebna |
W mieszkaniówce najczęściej widzę układ, w którym oświetlenie pracuje na niższych wartościach, gniazda na 16 A, a obwody o większym poborze energii dostają wyższe zabezpieczenie. Często spotyka się też zestawienie przewodu 1,5 mm² z 10 A i 2,5 mm² z 16 A, ale to nie jest reguła do wklejenia w ścianę bez sprawdzenia. Liczy się także sposób ułożenia przewodu, jego obciążalność długotrwała, czyli to, jaki prąd może przenosić bez przegrzewania, oraz warunki chłodzenia.
Jeśli dobierasz aparat do konkretnego sprzętu, nie patrz wyłącznie na tabliczkę znamionową urządzenia. W praktyce ważniejsze bywa to, jak zachowuje się cały obwód przy starcie i jaki margines ma instalacja. To prowadzi wprost do najczęstszej pomyłki, czyli mylenia tej ochrony z różnicówką.
Czym różni się od różnicówki i RCBO
To jedno z tych miejsc, w których widać, że nazwy potrafią mieszać w głowie. Wyłącznik nadprądowy i różnicówka nie robią tego samego, choć w tej samej rozdzielnicy stoją często obok siebie. Ja tłumaczę to zawsze bardzo prosto: jeden pilnuje prądu za dużego, drugi pilnuje prądu uciekającego poza obwód.
| Urządzenie | Co chroni | Czego nie robi | Jak myśleć o nim w domu |
|---|---|---|---|
| Wyłącznik nadprądowy | Przed przeciążeniem i zwarciem | Nie chroni przed porażeniem spowodowanym upływem prądu do ziemi | Pilnuje przewodów i odcina obwód, gdy prąd jest zbyt wysoki |
| RCD, czyli różnicówka | Przed prądem upływu i częścią zagrożeń porażeniowych | Nie zastępuje ochrony przeciążeniowej ani zwarciowej | Reaguje na różnicę między prądem wpływającym i wypływającym z obwodu |
| RCBO | Łączy obie funkcje w jednym urządzeniu | Nie zwalnia z poprawnego projektu całej instalacji | To wygodne rozwiązanie tam, gdzie chcesz mieć jednocześnie ochronę nadprądową i różnicowoprądową |
W praktyce RCBO bywa bardzo sensowny w nowych albo modernizowanych instalacjach, zwłaszcza tam, gdzie zależy ci na ograniczeniu wyłączenia tylko do jednego obwodu. Nie jest jednak magicznym skrótem do każdej sytuacji. Jeśli instalacja jest stara, przewody mają wątpliwy stan, a rozdzielnica jest już ciasna, sam zakup innego aparatu nie rozwiąże problemu. Najpierw trzeba upewnić się, że całość nadal pracuje w bezpiecznych warunkach.
Skoro już widać różnice między aparatami, warto też spojrzeć na błędy, które najczęściej psują efekt całego doboru.
Najczęstsze błędy przy doborze i wymianie
Najwięcej kłopotów widzę wtedy, gdy ktoś chce po prostu „żeby nie wybijało”. To zły kierunek, bo wyższa wartość prądu znamionowego nie robi z instalacji mocniejszej wersji samej siebie. Oznacza tylko tyle, że aparat później zareaguje, a przewód może zapłacić za to przegrzaniem.
- Podnoszenie prądu znamionowego na zapas - najczęściej kończy się utratą ochrony przewodu, a nie poprawą komfortu.
- Dobór złej charakterystyki - obwód z dużym rozruchem na zbyt „czułej” krzywej będzie wybijał bez sensu, ale zbyt „twarda” krzywa też nie jest rozwiązaniem uniwersalnym.
- Łączenie zbyt wielu odbiorników w jednym obwodzie - wtedy nawet poprawnie dobrany aparat pracuje na granicy możliwości.
- Ignorowanie zdolności wyłączania - przy wyższym poziomie zwarciowym tani aparat z za małym parametrem nie daje tego, czego od niego oczekujesz.
- Wymiana bez sprawdzenia przyczyny zadziałania - jeśli aparat wyłącza się regularnie, to sygnał, że coś w instalacji jest nie tak.
- Dobór bez oględzin starej instalacji - w układach z aluminium, zużytymi zaciskami albo mieszaną modernizacją trzeba zachować większą ostrożność.
Ja w takich sytuacjach nie zaczynam od wymiany aparatu, tylko od odpowiedzi na pytanie, dlaczego on w ogóle zadziałał. Czasem winny jest za mocny odbiornik, czasem uszkodzone gniazdo, a czasem zwykłe przeciążenie jednego obwodu. I właśnie dlatego następny krok to nie zakup „mocniejszej esy”, tylko sprawdzenie całej rozdzielnicy i warunków pracy.
Co warto sprawdzić przed modernizacją rozdzielnicy
Jeśli planujesz wymianę albo rozbudowę zabezpieczeń, zacznij od rzeczy bardzo przyziemnych. Sprawdź, czy obwody są opisane, czy wiesz, który aparat chroni kuchnię, łazienkę i oświetlenie, oraz czy rozdzielnica ma jeszcze miejsce na sensowny podział instalacji. W praktyce najwięcej daje nie pojedynczy „lepszy” aparat, tylko uporządkowanie całego układu.
- Zweryfikuj, czy każdy obwód ma własne zabezpieczenie, a nie kilka pomieszczeń pod jednym modułem.
- Sprawdź przekrój przewodów i ich stan, szczególnie w starszych mieszkaniach i domach po kilku przeróbkach.
- Upewnij się, że liczba biegunów odpowiada zasilaniu jednofazowemu albo trójfazowemu.
- Zadbaj o zgodność z RCD lub RCBO tam, gdzie jest to potrzebne dla bezpieczeństwa użytkowników.
- Przy większych odbiornikach, takich jak płyta indukcyjna, piekarnik, pompa ciepła czy ładowarka samochodu, poproś o sprawdzenie selektywności i warunków wyłączenia.
Ważny jest też pomiar, którego nie widać gołym okiem: impedancja pętli zwarcia, czyli parametr pokazujący, czy zwarcie spowoduje szybkie zadziałanie ochrony. Bez tego można założyć poprawny aparat, ale nadal nie mieć pewności, że cała ochrona działa tak, jak powinna. Jeśli nie masz pewności co do stanu instalacji, nie traktuj wymiany jako prostego zadania „złóż i gotowe”.
Ja w modernizacji domu zawsze patrzę szerzej niż tylko na jeden moduł. Dobra ochrona zaczyna się od przewodu, przejrzystej rozdzielnicy i prawidłowego podziału obwodów, a dopiero potem od konkretnego modelu aparatu. Jeśli ten porządek jest zachowany, instalacja jest nie tylko bezpieczniejsza, ale też po prostu mniej kłopotliwa w codziennym użytkowaniu.
