Kominek z płaszczem wodnym: Jak działa i czy ogrzeje Twój dom?

Zastanawiasz się, jak to możliwe, że jeden kominek może nie tylko tworzyć przytulną atmosferę w salonie, ale także ogrzewać cały dom i dostarczać ciepłą wodę użytkową? Kominek z płaszczem wodnym to innowacyjne rozwiązanie, które łączy w sobie estetykę tradycyjnego ognia z efektywnością nowoczesnego systemu grzewczego. W tym artykule rozłożę na czynniki pierwsze zasadę jego działania, abyś mógł zrozumieć, czy to rozwiązanie jest odpowiednie dla Twojego domu i jak może przyczynić się do realnych oszczędności.

Czym właściwie jest kominek z płaszczem wodnym i dlaczego zyskuje na popularności?

Kominek z płaszczem wodnym to nic innego jak specjalnie zaprojektowany wkład kominkowy, który zamiast oddawać całe ciepło bezpośrednio do pomieszczenia, w którym się znajduje, wykorzystuje je do podgrzewania wody. Dzieje się to za sprawą jego unikalnej konstrukcji wkład otoczony jest podwójnymi ściankami, tworzącymi przestrzeń, czyli właśnie „płaszcz wodny”. Woda krąży w tej przestrzeni, odbierając ciepło ze spalania drewna, a następnie jest transportowana do instalacji centralnego ogrzewania (C.O.) oraz do zasobnika ciepłej wody użytkowej (C.W.U.). To rozwiązanie zyskuje na popularności, ponieważ pozwala połączyć przyjemność płynącą z obserwacji żywego ognia i estetykę kominka z funkcjonalnością pełnoprawnego systemu grzewczego. Dzięki niemu możemy cieszyć się klimatem w salonie, jednocześnie ogrzewając cały dom i obniżając rachunki za energię.

Zasada działania w prostych słowach: od płomienia do ciepłych kaloryferów

Zasada działania kominka z płaszczem wodnym jest zaskakująco prosta, choć cała instalacja może wydawać się skomplikowana. Wszystko zaczyna się od spalania drewna w palenisku. W przeciwieństwie do tradycyjnego kominka, gdzie większość ciepła ucieka przez komin lub jest oddawana do jednego pomieszczenia, tutaj proces jest bardziej kontrolowany i efektywny. Oto, jak to działa krok po kroku:

1. Spalanie drewna: W palenisku kominka spala się drewno, generując wysoką temperaturę.
2. Podgrzewanie wody w płaszczu: Gorące spaliny i promieniowanie cieplne ogrzewają metalowe ścianki wkładu. Ponieważ w przestrzeni między podwójnymi ściankami (płaszczu wodnym) krąży woda, odbiera ona to ciepło, podgrzewając się do wysokiej temperatury.
3. Transport gorącej wody: Gdy woda osiągnie odpowiednią temperaturę, automatyka uruchamia pompę obiegową. Pompa ta wymusza krążenie gorącej wody z płaszcza wodnego do instalacji centralnego ogrzewania (grzejników, ogrzewania podłogowego) oraz do zasobnika ciepłej wody użytkowej.
4. Oddawanie ciepła: W grzejnikach lub wężownicach ogrzewania podłogowego woda oddaje swoje ciepło do pomieszczeń. W zasobniku C.W.U. ciepło jest przekazywane wodzie użytkowej, która następnie trafia do kranów.
5. Powrót schłodzonej wody: Schłodzona woda wraca z instalacji do płaszcza wodnego kominka, gdzie ponownie jest podgrzewana, tworząc zamknięty obieg.

Dzięki temu mechanizmowi, ciepło generowane przez ogień jest maksymalnie wykorzystywane do ogrzewania całego domu, a nie tylko jednego pomieszczenia.

Anatomia systemu, czyli co musi znaleźć się w instalacji, by działała bez zarzutu

Aby kominek z płaszczem wodnym działał efektywnie i bezpiecznie, nie wystarczy sam wkład. Cały system to złożony organizm, w którym każdy element odgrywa kluczową rolę. Poniżej przedstawię najważniejsze komponenty, które są niezbędne do prawidłowego funkcjonowania takiej instalacji.

Serce układu: Wkład kominkowy i jego wodny "płaszcz"

Wkład kominkowy z płaszczem wodnym to bez wątpienia serce całego systemu. Jego konstrukcja jest kluczowa dla efektywności. Zamiast pojedynczych ścianek, ma on podwójne ściany, między którymi znajduje się przestrzeń wypełniona wodą. To właśnie w tym "płaszczu" woda jest podgrzewana przez ogień i gorące spaliny. Wkłady te są zazwyczaj wykonane z wysokiej jakości stali lub żeliwa, co zapewnia trwałość i odporność na wysokie temperatury. Nowoczesne modele posiadają również systemy dopalania spalin, które zwiększają sprawność i redukują emisję szkodliwych substancji, spełniając rygorystyczne normy Ekoprojektu.

Niewidoczni bohaterowie: Rola pomp, sterowników i zaworów bezpieczeństwa

Poza samym wkładem, w instalacji kominka z płaszczem wodnym pracuje szereg innych, często niedocenianych, ale absolutnie kluczowych elementów. To one zapewniają bezpieczeństwo, efektywność i komfort użytkowania:

• Pompa obiegowa: To ona jest odpowiedzialna za wymuszenie krążenia gorącej wody z płaszcza wodnego do instalacji centralnego ogrzewania i zasobnika C.W.U. Bez niej woda nie mogłaby być rozprowadzana po całym domu.
• Sterownik (automatyka): Mózg całego systemu. Sterownik monitoruje temperaturę wody w płaszczu i w buforze, a także zarządza pracą pompy obiegowej. Dzięki niemu system działa w sposób optymalny, np. włączając pompę tylko wtedy, gdy woda osiągnie odpowiednią temperaturę, lub przełączając się na inne źródło ciepła, gdy kominek wygaśnie.
• Naczynie wzbiorcze: Woda podgrzewana w instalacji zwiększa swoją objętość. Naczynie wzbiorcze jest zbiornikiem, który kompensuje te zmiany, chroniąc system przed nadmiernym wzrostem ciśnienia. Może być otwarte (w układzie otwartym) lub zamknięte (w układzie zamkniętym).
• Zabezpieczenia (wężownica schładzająca, zawory bezpieczeństwa): To absolutny fundament bezpieczeństwa. Wężownica schładzająca to element, który w przypadku przegrzania wody w płaszczu (np. z powodu braku prądu i zatrzymania pomp) jest automatycznie zasilana zimną wodą z sieci, schładzając wkład i zapobiegając zagotowaniu wody. Zawory bezpieczeństwa natomiast odpowiadają za upuszczenie nadmiaru ciśnienia z układu, gdyby doszło do jego niekontrolowanego wzrostu.

Układ otwarty czy zamknięty? Które rozwiązanie jest bezpieczniejsze dla Twojego domu?

Instalacja kominka z płaszczem wodnym może funkcjonować w dwóch głównych typach układów: otwartym lub zamkniętym. Różnica tkwi głównie w sposobie zabezpieczenia przed wzrostem ciśnienia i roli naczynia wzbiorczego. W układzie otwartym naczynie wzbiorcze jest otwarte na atmosferę i umieszczone w najwyższym punkcie instalacji. Jest to rozwiązanie uznawane za bezpieczniejsze, ponieważ w przypadku przegrzania woda może swobodnie odparować, a ciśnienie nie wzrośnie do niebezpiecznego poziomu. W układzie zamkniętym naczynie wzbiorcze jest hermetyczne i znajduje się pod ciśnieniem. Chociaż zajmuje mniej miejsca i jest estetyczniejsze, wymaga dodatkowych, bardziej zaawansowanych zabezpieczeń, takich jak wężownica schładzająca, aby zapobiec zagotowaniu wody i uszkodzeniu instalacji w przypadku awarii zasilania. Moim zdaniem, dla większości domów jednorodzinnych, zwłaszcza tych z nowo projektowanymi instalacjami, układ otwarty, wsparty buforem ciepła, jest rozwiązaniem bardziej rekomendowanym ze względu na swoje inherentne bezpieczeństwo.

Jak ciepło z kominka trafia do Twojej instalacji grzewczej?

Zrozumienie, jak ciepło z płonącego drewna w kominku z płaszczem wodnym trafia do każdego zakątka Twojego domu, jest kluczowe. To nie tylko kwestia komfortu, ale także efektywności i ekonomii. Cały proces opiera się na sprawnym obiegu wody, który jest sercem każdej instalacji centralnego ogrzewania.

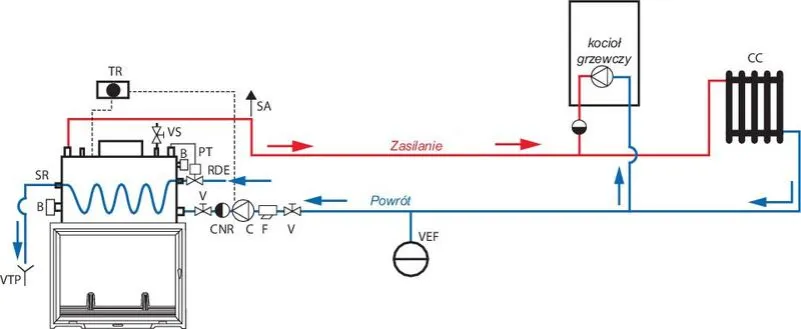

Schemat działania, który rozwieje wszystkie wątpliwości

Jak już wspomniałam, po podgrzaniu w płaszczu wodnym, gorąca woda jest transportowana do reszty instalacji. Wyobraź sobie to jako zamknięty krwiobieg Twojego domu. Pompa obiegowa, niczym serce, pcha gorącą wodę rurami do grzejników lub pętli ogrzewania podłogowego. Tam woda oddaje swoje ciepło do pomieszczeń, a następnie, już schłodzona, wraca inną drogą do kominka, aby ponownie zostać podgrzana. Ten ciągły obieg zapewnia stałe dostarczanie ciepła tam, gdzie jest potrzebne. Widoczny powyżej schemat instalacji kominka z płaszczem wodnym doskonale ilustruje te połączenia, pokazując, jak woda krąży między kominkiem, grzejnikami, a często także buforem ciepła.

Podłączenie do centralnego ogrzewania: Jak kominek współpracuje z grzejnikami i podłogówką?

Integracja kominka z płaszczem wodnym z istniejącą instalacją centralnego ogrzewania jest jednym z jego największych atutów. Gorąca woda z kominka może być bezpośrednio kierowana do grzejników, zastępując lub wspierając pracę głównego kotła (np. gazowego czy olejowego). W przypadku ogrzewania podłogowego, ze względu na niższe wymagane temperatury, często stosuje się zawory mieszające, które obniżają temperaturę wody dostarczanej do podłogówki. Dzięki temu kominek może efektywnie współpracować z oboma typami systemów, zapewniając komfort cieplny w całym domu. Co więcej, nowoczesne sterowniki potrafią inteligentnie zarządzać priorytetami, decydując, czy w danym momencie ogrzewać wodę w grzejnikach, podłogówce, czy też magazynować ciepło w buforze.

Ciepła woda użytkowa z kominka? Sprawdź, jak to możliwe

Ogrzewanie ciepłej wody użytkowej (C.W.U.) to kolejna funkcjonalność, która czyni kominek z płaszczem wodnym tak atrakcyjnym. Ciepło z kominka jest przekazywane do zasobnika C.W.U., który zazwyczaj jest wyposażony w wężownicę. Gorąca woda z płaszcza kominka przepływa przez tę wężownicę, oddając ciepło wodzie znajdującej się w zasobniku. Dzięki temu, gdy palimy w kominku, możemy nie tylko ogrzewać dom, ale także mieć darmową ciepłą wodę do kąpieli czy zmywania. Jest to szczególnie ekonomiczne rozwiązanie, które pozwala znacząco obniżyć rachunki za gaz lub prąd, zwłaszcza w okresach intensywnego palenia.

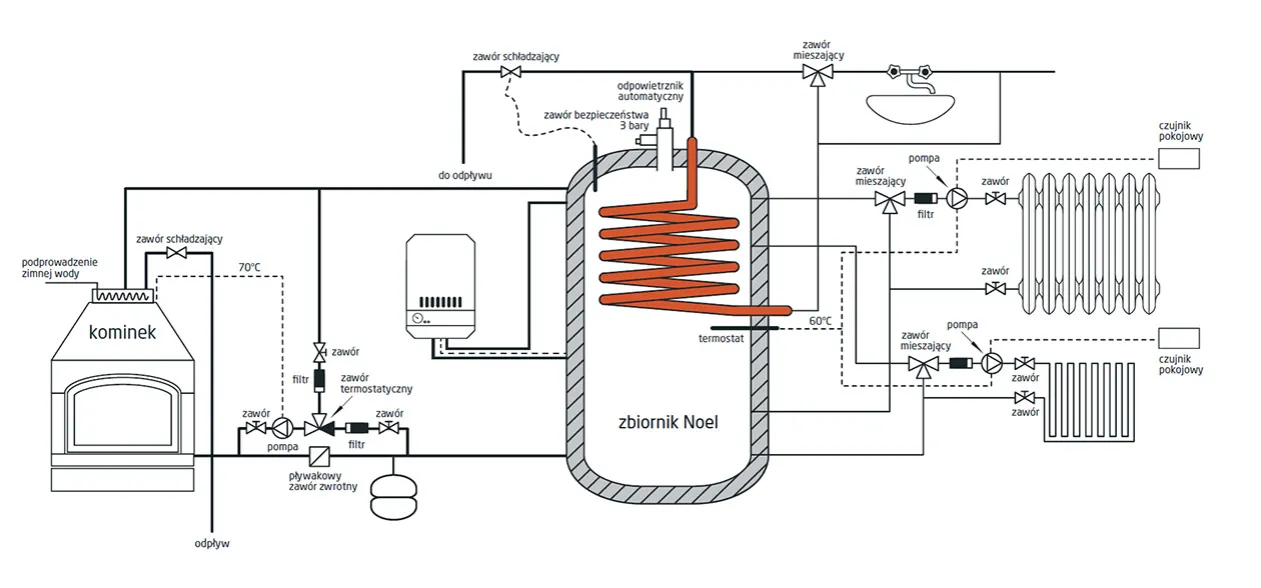

Bufor ciepła: obowiązkowy element nowoczesnej instalacji

Współczesne instalacje kominków z płaszczem wodnym coraz częściej wyposażane są w bufor ciepła. To element, który moim zdaniem rewolucjonizuje komfort i efektywność użytkowania, przekształcając kominek z doraźnego źródła ciepła w stabilny i wydajny system grzewczy.

Czym jest bufor i dlaczego rewolucjonizuje pracę kominka wodnego?

Bufor ciepła, nazywany również zbiornikiem akumulacyjnym, to duży, izolowany termicznie zbiornik, którego głównym zadaniem jest magazynowanie nadwyżek ciepłej wody. W przypadku kominka z płaszczem wodnym, gdy ogień pali się intensywnie i produkuje więcej ciepła, niż jest aktualnie potrzebne do ogrzewania domu, nadmiar gorącej wody jest kierowany do bufora. Tam ciepło jest magazynowane, aby mogło być wykorzystane później na przykład, gdy kominek wygaśnie, w nocy, lub gdy potrzebna będzie ciepła woda użytkowa. Bufor stabilizuje pracę systemu, pozwala na bardziej efektywne i rzadsze palenie w kominku, a także umożliwia integrację wielu źródeł ciepła, takich jak kominek, kocioł gazowy czy pompa ciepła.

Jak magazynowanie ciepła przekłada się na wygodę i oszczędności?

Zastosowanie bufora ciepła przynosi szereg wymiernych korzyści, które znacząco wpływają na komfort i ekonomię użytkowania kominka wodnego:

• Większa wygoda użytkowania: Dzięki buforowi nie musisz tak często dokładać drewna. Ciepło zgromadzone w zbiorniku może być wykorzystywane przez wiele godzin po wygaśnięciu ognia, zapewniając stałą temperaturę w domu.
• Optymalizacja spalania: Bufor pozwala na palenie w kominku z maksymalną mocą, co jest najbardziej efektywne i ekologiczne. Zamiast dławić ogień, aby dostosować go do bieżącego zapotrzebowania, palimy intensywnie, a nadwyżki ciepła trafiają do magazynu.
• Realne oszczędności na paliwie: Efektywniejsze spalanie i możliwość wykorzystania całego wyprodukowanego ciepła przekładają się na mniejsze zużycie drewna. Nie marnujemy energii, a każdy kilogram drewna jest wykorzystywany optymalnie.
• Integracja z innymi źródłami ciepła: Bufor jest idealnym miejscem do połączenia kominka z innymi systemami grzewczymi. Może być zasilany zarówno z kominka, jak i z kotła gazowego, paneli słonecznych czy pompy ciepła, tworząc elastyczny i ekonomiczny system hybrydowy.

Koniec z przegrzewaniem: Bufor jako kluczowy element bezpieczeństwa

Jednym z największych atutów bufora ciepła jest jego rola w zwiększaniu bezpieczeństwa instalacji. W przypadku awarii zasilania elektrycznego, pompy obiegowe przestają pracować, co może prowadzić do szybkiego przegrzania wody w płaszczu wodnym kominka i jej zagotowania. Bufor ciepła działa tu jak dodatkowa "poduszka bezpieczeństwa". Nawet jeśli pompy staną, ogromna pojemność bufora (często kilkuset litrów) jest w stanie przyjąć nadmiar ciepła z kominka, zanim dojdzie do niebezpiecznego wzrostu temperatury i ciśnienia w samym wkładzie. To daje czas na interwencję lub bezpieczne wygaszenie ognia, minimalizując ryzyko uszkodzenia instalacji lub, co gorsza, zagrożenia dla mieszkańców.

Planujesz instalację? Co musisz wiedzieć przed montażem

Decyzja o montażu kominka z płaszczem wodnym to poważna inwestycja, która wymaga przemyślenia wielu aspektów. Odpowiednie przygotowanie i znajomość kluczowych kwestii technicznych oraz prawnych to podstawa sukcesu.

Dobór mocy kominka: Jak uniknąć błędu przewymiarowania lub niedoszacowania?

Prawidłowy dobór mocy kominka z płaszczem wodnym jest absolutnie kluczowy dla jego efektywnej i ekonomicznej pracy. Zbyt mała moc (niedoszacowanie) sprawi, że kominek nie będzie w stanie odpowiednio ogrzać całego domu, a my będziemy musieli wspomagać się innym źródłem ciepła, tracąc na oszczędnościach. Z kolei zbyt duża moc (przewymiarowanie) jest jeszcze gorsza. Kominek będzie pracował na zbyt niskich obrotach, co prowadzi do nieefektywnego spalania, szybkiego brudzenia się szyby, osadzania się sadzy w kominie i zwiększonej emisji zanieczyszczeń. Idealnie, moc kominka powinna być dobrana tak, aby pokrywała zapotrzebowanie cieplne budynku w większości okresu grzewczego, z uwzględnieniem bufora ciepła, który pozwoli na magazynowanie nadwyżek. Zawsze zalecam konsultację z doświadczonym instalatorem, który pomoże obliczyć optymalną moc dla Twojego domu.

Wymagania prawne w Polsce: Co musisz wiedzieć o dyrektywie Ekoprojekt?

Planując instalację kominka z płaszczem wodnym, musisz być świadomy obowiązujących przepisów. W Polsce, podobnie jak w całej Unii Europejskiej, od 2022 roku obowiązują rygorystyczne normy wynikające z dyrektywy Ekoprojekt (Ecodesign). Oznacza to, że nie każdy kominek, który znajdziesz w ofercie, może zostać legalnie zainstalowany. Kluczowe wymagania to:

• Niska emisja pyłów: Poniżej 40 mg/m³.
• Niska emisja tlenku węgla (CO) i innych zanieczyszczeń.
• Minimalna sprawność cieplna: Określony procent energii ze spalonego drewna musi być przekształcony w użyteczne ciepło.

Wybór wkładu spełniającego te normy to nie tylko kwestia zgodności z prawem, ale także troska o środowisko i efektywność Twojej instalacji. Używanie urządzeń niespełniających tych norm jest niezgodne z prawem i grozi mandatem.

"Od 1 stycznia 2022 roku wszystkie nowo instalowane kominki w Polsce muszą spełniać wymogi dyrektywy unijnej zwanej Ekoprojektem (Ecodesign). Określa ona rygorystyczne normy dotyczące emisji pyłów (poniżej 40 mg/m³), tlenku węgla (CO) i innych zanieczyszczeń oraz minimalną sprawność cieplną."

Potencjalne koszty: Ile naprawdę kosztuje kompletny system kominka wodnego?

Inwestycja w kominek z płaszczem wodnym jest zazwyczaj wyższa niż w przypadku tradycyjnego kominka powietrznego, ale należy pamiętać, że zyskujemy pełnoprawne źródło ciepła do całego domu. Oto orientacyjne składowe kosztów w Polsce:

• Zakup wkładu kominkowego: Ceny wkładów spełniających normy Ekoprojektu zaczynają się od około 5 000 - 7 000 zł, a w zależności od mocy, designu i producenta, mogą sięgać ponad 20 000 zł.
• Montaż i instalacja (z osprzętem): To najszersza kategoria. Obejmuje pompy, sterowniki, naczynie wzbiorcze, zabezpieczenia, rury, izolację, a przede wszystkim bufor ciepła. Sam bufor to koszt od 3 000 do 8 000 zł (lub więcej za większe pojemności). Całkowity koszt instalacji z niezbędnym osprzętem i robocizną to wydatek rzędu 25 000 - 40 000 zł. Sam montaż (robocizna) to średnio około 10 000 zł.
• Koszty komina: Jeśli nie masz odpowiedniego komina, jego budowa lub adaptacja to dodatkowy wydatek.
• Koszty eksploatacji: Głównym kosztem jest zakup drewna opałowego. Zależą one od ceny drewna w regionie, izolacji budynku i sprawności całej instalacji.

Pamiętaj, że są to koszty początkowe, które z czasem zwracają się dzięki niższym rachunkom za ogrzewanie.

Kominek z płaszczem wodnym: zalety i wady, czyli czy to rozwiązanie dla Ciebie?

Podobnie jak każde rozwiązanie grzewcze, kominek z płaszczem wodnym ma swoje mocne i słabe strony. Zanim podejmiesz decyzję o inwestycji, warto dokładnie przeanalizować, czy to rozwiązanie wpisuje się w Twoje potrzeby i styl życia.

Główne zalety: Kiedy ta inwestycja opłaca się najbardziej?

Kominek z płaszczem wodnym oferuje szereg korzyści, które sprawiają, że jest to atrakcyjna opcja dla wielu właścicieli domów:

• Oszczędność: Może znacząco obniżyć koszty ogrzewania, zwłaszcza jeśli masz dostęp do taniego drewna opałowego. Wiele osób traktuje go jako główne źródło ciepła, co pozwala na znaczne ograniczenie zużycia gazu czy prądu.
• Niezależność energetyczna: Stanowi alternatywne źródło ciepła, co jest nieocenione w przypadku awarii głównego systemu grzewczego lub przerw w dostawie prądu (przy zastosowaniu zasilania awaryjnego dla pomp). Daje poczucie bezpieczeństwa.
• Ekologia: Nowoczesne wkłady z certyfikatem Ekoprojektu charakteryzują się wysoką sprawnością i niską emisją zanieczyszczeń, co czyni je bardziej przyjaznymi dla środowiska niż starsze modele.
• Atmosfera i estetyka: Łączy funkcjonalność ogrzewania całego domu z niepowtarzalnym klimatem i estetyką tradycyjnego kominka. Nic tak nie buduje przytulności jak widok tańczących płomieni.
• Wartość dodana do nieruchomości: Dobrze zaprojektowana i wykonana instalacja może zwiększyć wartość rynkową Twojego domu.

Potencjalne wady i wyzwania: O czym rzadko mówią sprzedawcy?

Mimo wielu zalet, kominek z płaszczem wodnym ma również swoje minusy, o których warto wiedzieć przed podjęciem decyzji:

• Konieczność regularnej obsługi: Wymaga regularnego dokładania drewna, czyszczenia paleniska i szyby. Nie jest to system bezobsługowy jak kocioł gazowy.
• Problem z utrzymaniem czystości: Wnoszenie drewna i usuwanie popiołu generuje zanieczyszczenia w salonie, co może być uciążliwe dla osób ceniących nieskazitelną czystość.
• Wysoki koszt początkowy: Inwestycja w kompletny system z buforem i profesjonalnym montażem jest znacznie wyższa niż w przypadku kominka powietrznego, a nawet niektórych innych źródeł ciepła.
• Ryzyko przegrzania: Bez odpowiednich zabezpieczeń (np. wężownicy schładzającej) i bufora, w przypadku braku prądu i zatrzymania pomp, może dojść do zagotowania wody w układzie, co jest niebezpieczne.
• Wymagane miejsce: Instalacja z buforem ciepła wymaga sporej przestrzeni w kotłowni lub pomieszczeniu technicznym.

Przeczytaj również: Brzoza w kominku: mit czy fakt? Jak palić czysto i efektywnie

Dla kogo kominek wodny będzie strzałem w dziesiątkę?

Biorąc pod uwagę wszystkie zalety i wady, kominek z płaszczem wodnym będzie strzałem w dziesiątkę dla osób, które:

• Mają dostęp do taniego drewna opałowego lub możliwość jego samodzielnego pozyskania.
• Cenią sobie niezależność energetyczną i chcą mieć alternatywne źródło ciepła.
• Są gotowe na regularną obsługę kominka (dokładanie drewna, czyszczenie).
• Chcą połączyć funkcjonalne ogrzewanie całego domu z estetyką i klimatem żywego ognia.
• Budują nowy dom lub przeprowadzają gruntowny remont, co pozwala na zaplanowanie całej instalacji od podstaw, włączając w to bufor ciepła i odpowiednie zabezpieczenia.

Jeśli te punkty rezonują z Twoimi potrzebami i oczekiwaniami, kominek z płaszczem wodnym może okazać się dla Ciebie idealnym, ekonomicznym i satysfakcjonującym rozwiązaniem grzewczym.
