Jak rozprowadzić ciepło z kominka grawitacyjnie? Poradnik krok po kroku

Grawitacyjny system rozprowadzania ciepła z kominka (DGP) to sprytne i efektywne rozwiązanie, które pozwala wykorzystać energię z kominka do ogrzewania innych pomieszczeń w domu, bez potrzeby użycia prądu. W tym artykule, jako Nikola Sikorska, przeprowadzę Cię przez wszystkie aspekty tego systemu od zasad działania, przez dobór materiałów, aż po kluczowe wskazówki montażowe i najczęstsze błędy. Moim celem jest dostarczenie Ci kompleksowego poradnika, który pomoże Ci podjąć świadomą decyzję i zaplanować prace, abyś mógł cieszyć się ciepłem z kominka w całym domu.

Grawitacyjne rozprowadzenie ciepła czy to rozwiązanie dla Twojego domu?

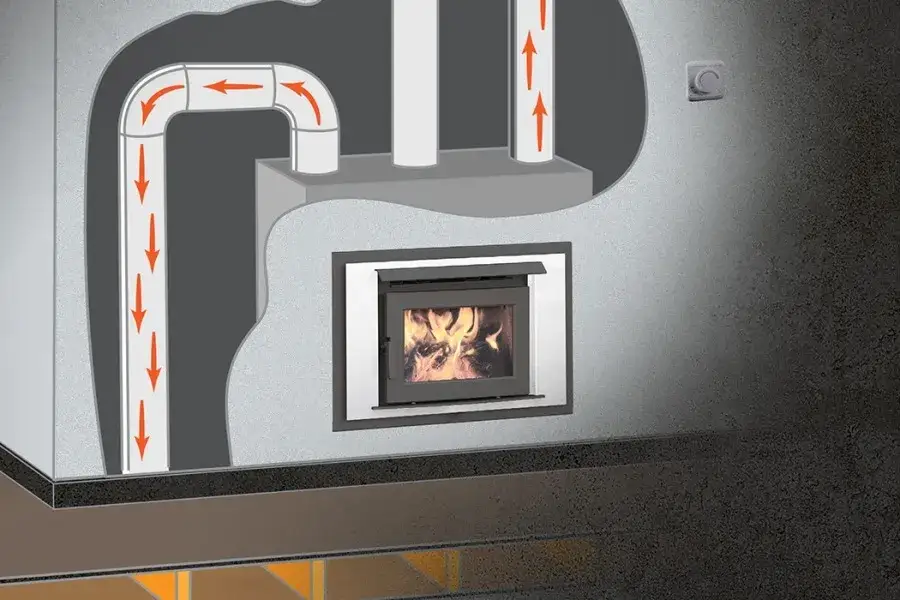

Grawitacyjne ogrzewanie z kominka to nic innego jak system, który wykorzystuje naturalne prawa fizyki do rozprowadzania ciepła. Jego zasada działania jest niezwykle prosta i opiera się na zjawisku konwekcji. Powietrze ogrzane przez wkład kominkowy staje się lżejsze i naturalnie unosi się do góry, a następnie, za pośrednictwem specjalnie zaprojektowanych kanałów, jest rozprowadzane do innych pomieszczeń. Co najważniejsze, cały ten proces odbywa się bez użycia prądu, co czyni system niezawodnym i niezależnym od zewnętrznych źródeł zasilania.

Zrozumienie zjawiska konwekcji jest absolutnie kluczowe dla efektywnego planowania grawitacyjnego DGP. To właśnie ta naturalna tendencja ciepłego powietrza do unoszenia się i zastępowania chłodniejszego, cięższego powietrza, stanowi podstawę działania całego systemu. Jeśli dobrze zaprojektujemy kanały, wykorzystując ten naturalny ruch, ciepło będzie swobodnie i efektywnie docierać tam, gdzie jest potrzebne. Ignorowanie tej zasady to prosta droga do nieskutecznej instalacji.

Kiedy więc grawitacyjny system jest "strzałem w dziesiątkę"? Przede wszystkim w małych, parterowych domach lub domkach letniskowych, których powierzchnia nie przekracza około 80-100 m². Jest to idealne rozwiązanie do ogrzewania pomieszczeń bezpośrednio sąsiadujących z salonem, w którym znajduje się kominek. W takich warunkach, z krótkimi i prostymi kanałami, system działa najbardziej efektywnie.

Zdecydowanie odradzam grawitacyjne DGP w przypadku dużych i piętrowych domów. Jeśli potrzebujesz ogrzać odległe pomieszczenia lub te znajdujące się na wyższych kondygnacjach, system grawitacyjny okaże się niewystarczający. W takich sytuacjach jego ograniczony zasięg i niska siła napędowa nie pozwolą na skuteczne rozprowadzenie ciepła, a inwestycja nie przyniesie oczekiwanych rezultatów.

Grawitacja kontra turbina poznaj kluczowe zalety i wady

Wybór systemu DGP to zawsze kompromis. Grawitacyjne rozprowadzenie ciepła, choć proste, ma swoje mocne strony, które dla wielu użytkowników okazują się decydujące. Przyjrzyjmy się bliżej jego zaletom, które sprawiają, że w określonych warunkach jest to naprawdę atrakcyjna opcja.

Jedną z największych zalet grawitacyjnego DGP jest jego niezależność od prądu. W dzisiejszych czasach, kiedy awarie zasilania zdarzają się coraz częściej, możliwość ogrzewania domu bez elektryczności jest nieoceniona. Kominek z grawitacyjnym rozprowadzeniem ciepła będzie działał niezawodnie nawet podczas długotrwałej przerwy w dostawie prądu, zapewniając komfort i bezpieczeństwo domownikom. To daje poczucie spokoju i pewności, że dom zawsze będzie ciepły.

Kolejnym atutem jest cicha praca systemu. Brak turbiny czy wentylatora oznacza, że instalacja jest całkowicie bezgłośna. Nie usłyszysz żadnego szumu ani wibracji, co jest ogromną zaletą, zwłaszcza w salonie, gdzie często spędzamy czas na relaksie. Dla osób ceniących sobie spokój i ciszę w domu, jest to argument nie do przecenienia.

Nie można pominąć również niskich kosztów instalacji i braku kosztów eksploatacji. Grawitacyjne DGP jest najprostszym i najtańszym systemem dystrybucji gorącego powietrza. Z mojego doświadczenia wynika, że szacunkowy koszt materiałów i montażu takiej instalacji waha się w granicach 3 000 - 5 000 zł. Co więcej, po zainstalowaniu, system nie generuje żadnych dodatkowych opłat związanych z zużyciem energii elektrycznej, co przekłada się na realne oszczędności w dłuższej perspektywie.

Niestety, żadne rozwiązanie nie jest pozbawione wad, a grawitacyjne DGP ma swoje ograniczenia, które należy wziąć pod uwagę. Świadomość tych minusów pozwoli uniknąć rozczarowań i podjąć najlepszą decyzję dla Twojego domu.

Jedną z kluczowych wad jest ograniczony zasięg systemu grawitacyjnego. Efektywna długość kanałów rozprowadzających ciepło w poziomie jest niewielka i nie powinna przekraczać 3-4 metrów. Oznacza to, że system ten nie nadaje się do dużych i piętrowych domów, gdzie odległości do ogrzewanych pomieszczeń są znaczne. Próba rozprowadzenia ciepła na większe odległości skończy się niską efektywnością i ledwie wyczuwalnym nawiewem ciepłego powietrza.

Innym ograniczeniem jest mniejsza kontrola nad temperaturą w poszczególnych ogrzewanych pomieszczeniach. W przeciwieństwie do systemów wymuszonych, gdzie można regulować przepływ powietrza i temperaturę za pomocą sterowników, w grawitacyjnym DGP jest to znacznie trudniejsze. Ciepło rozchodzi się naturalnie, a Ty masz ograniczony wpływ na to, ile go trafi do konkretnego pokoju. To oznacza, że trudniej jest osiągnąć precyzyjny komfort cieplny w każdym zakątku domu.

Warto również wspomnieć o potencjalnym ryzyku przypalania kurzu, czyli pirolizy. Z uwagi na niską prędkość przepływu powietrza w systemie grawitacyjnym, jego temperatura na wylotach z kratek może być bardzo wysoka. Gdy gorące powietrze styka się z cząsteczkami kurzu, może dojść do ich pirolizy, czyli rozkładu termicznego. To zjawisko może prowadzić do powstawania nieprzyjemnego zapachu oraz uwalniania substancji, które mogą być niekorzystne dla zdrowia, zwłaszcza dla alergików czy osób z problemami oddechowymi. Dlatego tak ważne jest regularne czyszczenie kratek i kanałów.

Planowanie instalacji krok po kroku od teorii do praktyki

Zanim przystąpisz do montażu, kluczowe jest odpowiednie przygotowanie i dobór materiałów. Pamiętaj, że jakość komponentów ma bezpośredni wpływ na efektywność i bezpieczeństwo całego systemu. Nie warto oszczędzać na tym etapie.

Do rozprowadzania ciepła należy stosować izolowane rury stalowe lub aluminiowe, najlepiej typu spiro. Ich średnica powinna wynosić minimum 100-125 mm. Pamiętaj, że średnicę kanałów dobiera się do mocy kominka im większa moc, tym większa średnica, aby zapewnić swobodny przepływ powietrza. Zbyt wąskie kanały będą dławić przepływ, znacznie obniżając efektywność systemu.

Absolutnie kluczową rolę odgrywa izolacja kanałów wełną mineralną. Jest to szczególnie ważne, gdy przewody przechodzą przez nieogrzewane przestrzenie, takie jak strych czy piwnica. Brak odpowiedniej izolacji spowoduje znaczne straty ciepła, zanim dotrze ono do docelowych pomieszczeń. Dobra izolacja to gwarancja, że ciepło z kominka zostanie efektywnie wykorzystane, a nie stracone po drodze.

Na zakończeniach instalacji, w pomieszczeniach docelowych, montuje się kratki lub anemostaty. Pełnią one funkcję estetyczną, maskując otwory w ścianach lub sufitach, ale przede wszystkim są odpowiedzialne za prawidłową cyrkulację powietrza. Ich odpowiednie umiejscowienie i rozmiar mają wpływ na to, jak równomiernie ciepło będzie rozprowadzane po pomieszczeniu.

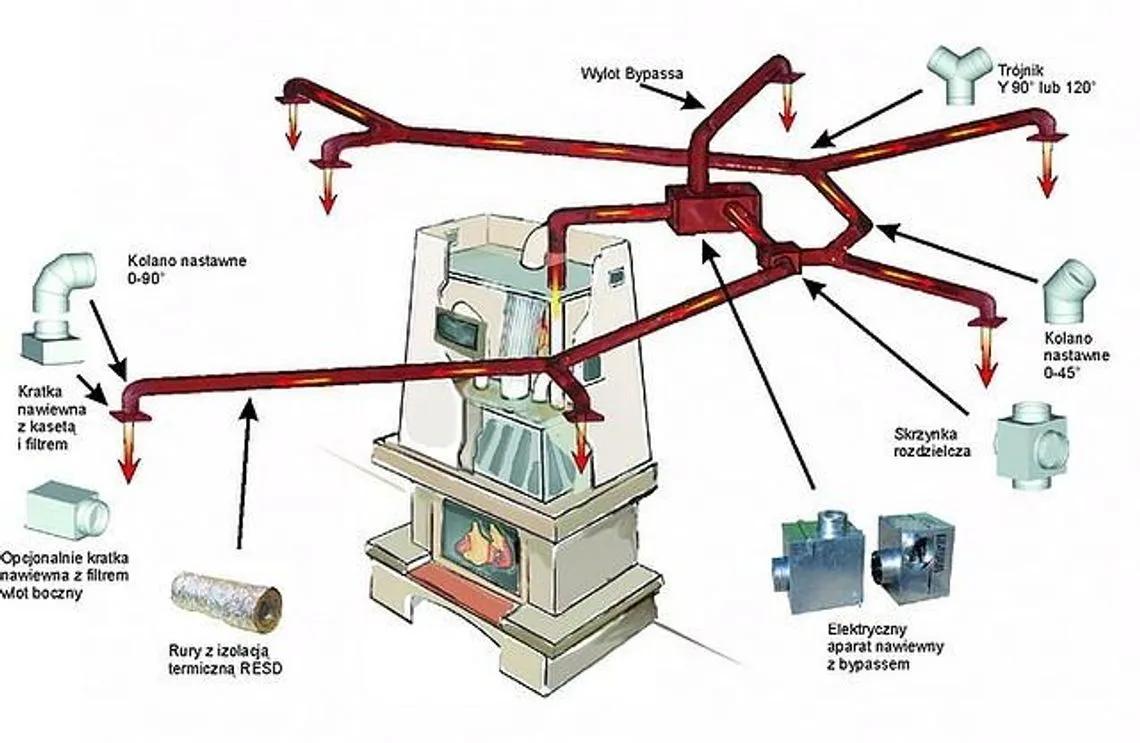

Projektowanie wydajnego układu grawitacyjnego DGP wymaga przestrzegania kilku podstawowych zasad. To właśnie na etapie planowania decyduje się o tym, czy system będzie działał efektywnie, czy też będzie jedynie kosztownym dodatkiem.

Moja "złota zasada" projektowania brzmi: prowadź przewody jak najkrócej i z minimalną liczbą zakrętów. Każdy metr rury i każde kolano to opór dla przepływającego powietrza. W systemie grawitacyjnym, gdzie siła napędowa jest niewielka, każdy dodatkowy opór drastycznie obniża efektywność. Im prostsza i krótsza droga, tym lepiej ciepłe powietrze dotrze do celu.

Kolejną, niezmiernie ważną zasadą jest konieczność prowadzenia kanałów z lekkim wzniosem ku górze. Pamiętaj, że ciepłe powietrze unosi się. Jeśli poprowadzisz kanały w dół lub idealnie w poziomie, zaburzysz naturalny przepływ konwekcyjny, a system po prostu nie będzie działać prawidłowo. Nawet niewielki spadek w kierunku nawiewu może całkowicie zniweczyć jego działanie, dlatego zawsze dbaj o delikatny wznios.

Na koniec, ale równie ważne: zapewnienie swobodnego powrotu chłodniejszego powietrza do pomieszczenia z kominkiem to warunek konieczny dla prawidłowego działania całego systemu. Jeśli ciepłe powietrze z kominka ma swobodnie wypływać do innych pomieszczeń, to chłodniejsze powietrze z tych pomieszczeń musi mieć drogę powrotną do kominka, aby mogło zostać ponownie ogrzane. Najczęściej realizuje się to poprzez wykonanie szczelin pod drzwiami (min. 1 cm) lub montaż kratek wentylacyjnych w dolnej części drzwi. Bez tego "obiegu" system się zapcha, a ciepło nie będzie się rozprowadzać.

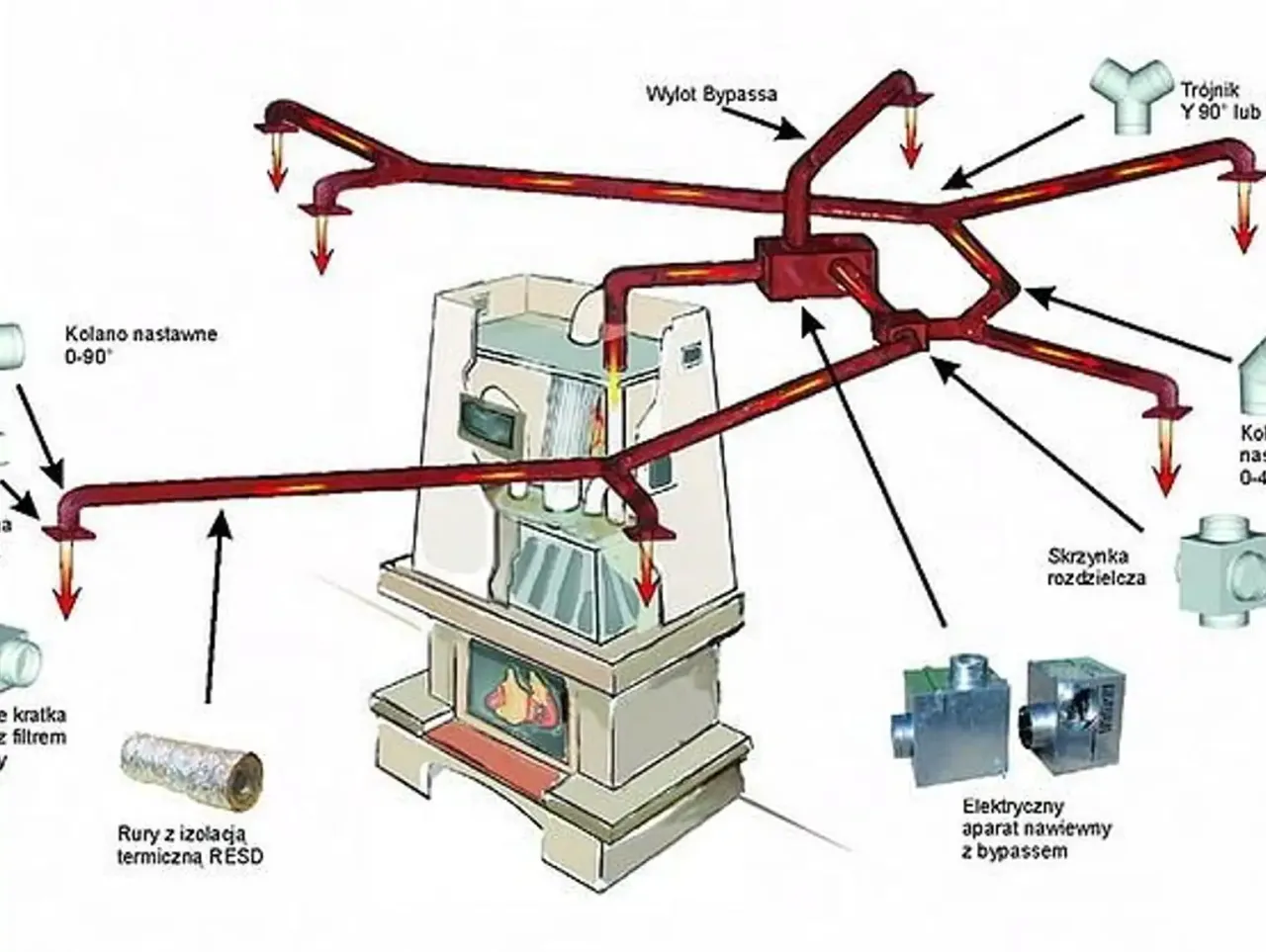

Montaż bez tajemnic najważniejsze błędy, których musisz unikać

Nawet najlepiej zaplanowany system może okazać się nieskuteczny, jeśli popełnimy błędy podczas montażu. Z mojego doświadczenia wynika, że pewne pomyłki powtarzają się najczęściej. Poniżej przedstawiam te, na które musisz zwrócić szczególną uwagę, aby Twoja instalacja działała bez zarzutu.

Jednym z najczęstszych błędów jest zastosowanie zbyt długich lub za wąskich kanałów. Jak już wspomniałam, w systemie grawitacyjnym każdy opór ma znaczenie. Zbyt długie przewody, zwłaszcza te o małej średnicy, drastycznie zmniejszają prędkość przepływu powietrza i jego temperaturę na wylotach. W efekcie, zamiast efektywnego ogrzewania, otrzymujemy ledwie wyczuwalny podmuch letniego powietrza, co jest po prostu marnowaniem energii i pieniędzy.

Kolejnym, często ignorowanym błędem jest brak lub niewystarczająca izolacja termiczna kanałów. Jeśli ciepłe powietrze musi podróżować przez nieogrzewane przestrzenie, takie jak strych czy ściany zewnętrzne, bez odpowiedniej izolacji straci znaczną część swojej temperatury. To prowadzi do ogromnych strat ciepła i obniżenia efektywności całego systemu. Pamiętaj, że izolacja to inwestycja, która szybko się zwraca w postaci mniejszych strat energii.

Dla systemu grawitacyjnego prowadzenie kanałów w dół lub idealnie w poziomie jest błędem krytycznym. Ciepłe powietrze naturalnie unosi się do góry. Jeśli zmusimy je do ruchu w dół lub poziomo bez żadnego wzniosu, zaburzymy naturalny przepływ konwekcyjny. System po prostu nie zadziała, a ciepło nie będzie rozprowadzane do innych pomieszczeń. Zawsze pamiętaj o zachowaniu lekkiego wzniosu, aby wspomóc naturalny ruch powietrza.

Niewłaściwe umiejscowienie kratek nawiewnych również może znacząco obniżyć efektywność systemu. Kratki powinny być montowane w miejscach, które sprzyjają swobodnemu rozprowadzaniu ciepła po pomieszczeniu i tworzeniu się prawidłowej cyrkulacji. Unikaj montowania ich w ciasnych wnękach czy za meblami, gdzie przepływ powietrza będzie utrudniony. Zadbaj o to, aby ciepłe powietrze mogło swobodnie rozchodzić się po całym pokoju.

Na koniec, absolutnie krytycznym błędem jest ignorowanie potrzeby cyrkulacji powietrza powrotnego. Jeśli ciepłe powietrze wypływa z kominka do innych pomieszczeń, to chłodniejsze powietrze musi mieć drogę powrotną do kominka, aby mogło zostać ponownie ogrzane. Brak szczelin pod drzwiami, otworów w drzwiach lub kratek wentylacyjnych w ścianach między pomieszczeniami uniemożliwi prawidłowe działanie systemu. To jak próba nalania wody do pełnego naczynia bez ujścia nic nie wpłynie. Zawsze zapewnij swobodny przepływ powietrza powrotnego, aby system mógł działać w zamkniętym obiegu.

Poza aspektami technicznymi, niezwykle ważne są również kwestie prawne i bezpieczeństwa. Montaż kominka i systemu DGP to poważna sprawa, która wymaga przestrzegania określonych norm i przepisów.

W Polsce, zgodnie z obowiązującymi przepisami, kominek z systemem DGP może być jedynie dodatkowym źródłem ciepła w domu. Oznacza to, że nie zwalnia Cię z obowiązku posiadania podstawowego systemu grzewczego, takiego jak kocioł gazowy, pompa ciepła czy ogrzewanie elektryczne. Kominek ma pełnić funkcję uzupełniającą, rekreacyjną lub wspomagającą, ale nie może być jedynym sposobem na ogrzewanie całego domu.

Kwestie bezpieczeństwa pożarowego są absolutnie priorytetowe. Pamiętaj o następujących zasadach:

• Zawsze stosuj materiały niepalne do budowy obudowy kominka i izolacji kanałów DGP.
• Zachowaj odpowiednie odległości od materiałów łatwopalnych, zgodnie z instrukcją producenta wkładu kominkowego i przepisami budowlanymi.
• Regularnie kontroluj stan przewodów kominowych i kanałów DGP.
• Zapewnij odpowiednią wentylację pomieszczenia z kominkiem, aby uniknąć niedoboru tlenu i ryzyka zaczadzenia.
• Montaż kominka i systemu DGP powinien być wykonany przez wykwalifikowanego fachowca, który posiada odpowiednie uprawnienia.
• Pamiętaj o regularnym czyszczeniu komina i wkładu kominkowego, a także przeglądach technicznych całej instalacji.

Podsumowanie grawitacyjne DGP: proste, tanie i niezawodne ciepło na Twoich warunkach

Grawitacyjne rozprowadzenie ciepła z kominka to rozwiązanie, które, choć proste, może przynieść wiele korzyści, zwłaszcza w odpowiednio dobranych warunkach. Jest to idealna opcja dla właścicieli małych, parterowych domów lub domków letniskowych, którzy cenią sobie niezależność od prądu, ciszę i niskie koszty eksploatacji. Jeśli Twoje pomieszczenia do ogrzania są blisko kominka, a Ty szukasz dodatkowego, niezawodnego źródła ciepła, grawitacyjne DGP może być dla Ciebie strzałem w dziesiątkę. Pamiętaj jednak o jego ograniczeniach nie sprawdzi się w dużych, piętrowych domach, gdzie potrzebna jest precyzyjna kontrola nad temperaturą i szeroki zasięg.

Zanim podejmiesz ostateczną decyzję o instalacji grawitacyjnego DGP, rozważ poniższe punkty:

• Czy Twój dom jest mały i parterowy (do 80-100 m²)?
• Czy pomieszczenia, które chcesz ogrzać, sąsiadują bezpośrednio z kominkiem?
• Czy zależy Ci na niezależności od prądu i cichej pracy systemu?
• Czy jesteś świadomy ograniczonego zasięgu i mniejszej kontroli nad temperaturą?
• Czy jesteś gotów na regularne czyszczenie kratek i kanałów, aby uniknąć pirolizy kurzu?
• Czy możesz zapewnić krótkie, izolowane kanały z odpowiednim wzniosem?
• Czy masz możliwość zapewnienia swobodnego powrotu chłodniejszego powietrza do kominka?
• Czy pamiętasz, że kominek z DGP to tylko dodatkowe źródło ciepła, a nie główne?
• Czy planujesz powierzyć montaż doświadczonemu fachowcowi, który zadba o bezpieczeństwo?
