Gdy opisuję domowe instalacje, zawsze zaczynam od zaworu trójdrogowego, bo to on porządkuje przepływ i temperaturę w obiegu. Budowa zaworu trójdrogowego decyduje o tym, czy instalacja będzie mieszać wodę, przełączać obieg, czy stabilnie trzymać zadaną temperaturę. W tym artykule pokazuję, z czego taki zawór się składa, jak pracuje, gdzie ma sens w domu i jakie błędy montażowe najczęściej psują efekt.
Najkrótsza droga do zrozumienia działania zaworu w domu
- Zawór trójdrogowy ma trzy króćce i element roboczy, który steruje przepływem między nimi.
- W praktyce pracuje jako zawór mieszający albo rozdzielający, zależnie od wpięcia portów i ustawienia wnętrza.
- W podłogówce pomaga obniżyć temperaturę zasilania, a w kotle lub układzie z zasobnikiem kieruje wodę do właściwego obiegu.
- Najwięcej problemów powodują: zły kierunek przepływu, zabrudzenia w instalacji i niedopasowany siłownik.
- Jeśli zawór działa ręcznie, a nie działa automatycznie, winny bywa częściej napęd niż sam korpus.
Budowa zaworu trójdrogowego krok po kroku
W kartach katalogowych producentów, takich jak Siemens, dobrze widać, że nie chodzi o jeden „kawałek armatury”, tylko o układ kilku współpracujących części. Korpus wyznacza drogę przepływu, porty A, B i AB pokazują, skąd medium wpływa i dokąd ma trafić, a wewnętrzny element zamykający decyduje o proporcji i kierunku pracy. W instalacjach domowych równie ważne są trzpień, dławica i uszczelnienia, bo to one odpowiadają za szczelność i płynność ruchu.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Korpus | Tworzy główną obudowę i kanały przepływu | Od jego kształtu zależy opór hydrauliczny i wygoda montażu |
| Porty A, B i AB | Wyznaczają wejścia i wyjścia medium | To one przesądzają, czy zawór miesza, czy rozdziela strumień |
| Grzybek, suwak albo element obrotowy | Reguluje ilość i kierunek przepływu | To serce całego układu, od którego zależy precyzja pracy |
| Trzpień | Przenosi ruch z pokrętła lub siłownika | Gdy się zacina, zawór przestaje reagować tak, jak powinien |
| Dławica i uszczelnienia | Uszczelniają ruchomy trzpień | Chronią przed przeciekiem i utratą stabilności pracy |
| Siłownik lub pokrętło | Nadaje pozycję roboczą | Zmienia zwykły element hydrauliczny w układ ręczny albo automatyczny |
W praktyce najczęściej spotyka się zawory grzybkowe, bo dobrze współpracują z automatyką i dają przewidywalną charakterystykę przepływu. Są też wersje tłokowe i obrotowe, ale w domowych instalacjach zwykle trafiają się rzadziej albo w bardziej wyspecjalizowanych układach. Gdy już znamy budowę, łatwiej zrozumieć, jak ten element naprawdę steruje obiegiem.
Jak taki zawór zmienia pracę instalacji

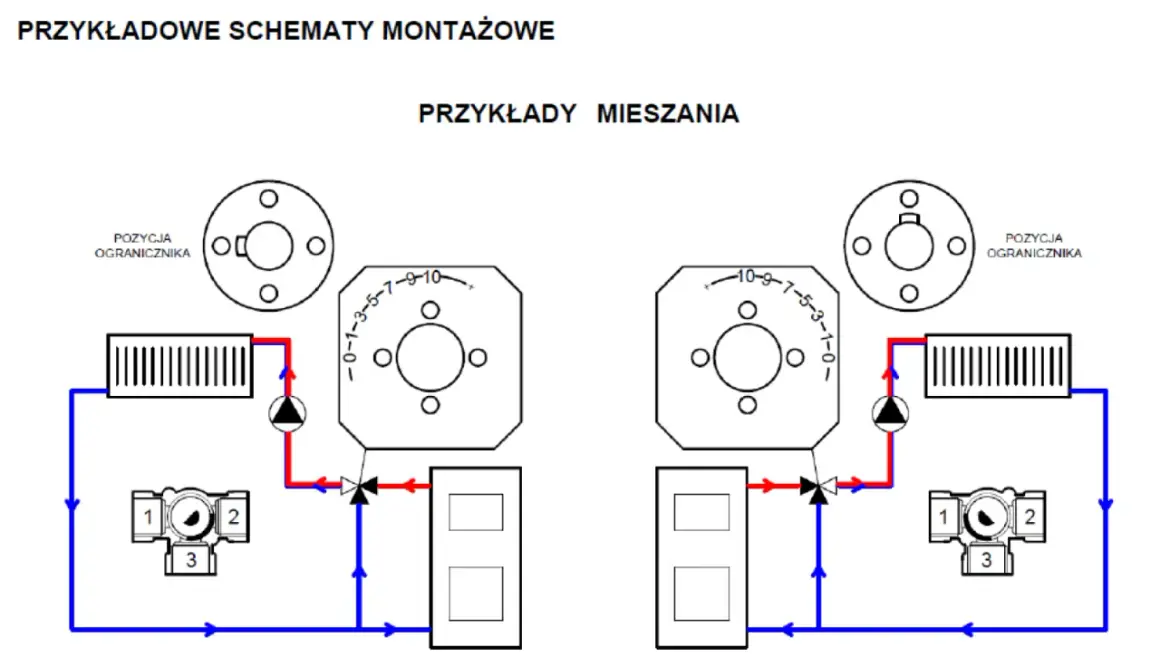

To, czy zawór miesza, czy przełącza obieg, zależy od ustawienia portów i od tego, jak zbudowane są gniazda oraz element zamykający. Danfoss pokazuje to bardzo jasno: ten sam typ zaworu może pracować jako mieszający albo rozdzielający, ale tylko wtedy, gdy poprawnie wpięte są króćce i zgadza się kierunek przepływu.
| Tryb pracy | Układ portów | Co robi zawór | Gdzie ma sens |
|---|---|---|---|
| Mieszający | A i B jako dopływy, AB jako wyjście | Łączy strumienie o różnych temperaturach i tworzy jedną, stabilniejszą | Podłogówka, obiegi niskotemperaturowe, ochrona powrotu |
| Rozdzielający | AB jako dopływ, A i B jako wyjścia | Kieruje wodę do jednego z dwóch obiegów | Przełączanie CO i CWU, układ z zasobnikiem, sterowanie strefowe |
W instalacji mieszającej zawór nie pozwala, by do pętli podłogowej trafiała zbyt gorąca woda. To ważne, bo podłoga pracuje najlepiej przy niższej temperaturze zasilania, najczęściej w okolicach 30-45°C, choć dokładna wartość zawsze zależy od projektu. W układzie rozdzielającym z kolei liczy się priorytet: zawór ma zdecydować, czy woda pójdzie do grzejników, czy do przygotowania ciepłej wody użytkowej.
Warto pamiętać o jednym niuansie: nie każdy model ma takie samo dopuszczalne obciążenie w obu trybach pracy. W praktyce to oznacza, że przy doborze nie wystarczy patrzeć tylko na średnicę i gwint. Gdy już wiadomo, jak działa mechanizm, naturalnie pojawia się pytanie, gdzie w domu naprawdę daje on największą korzyść.
Gdzie zawór trójdrogowy rzeczywiście pracuje w domu
Nie każda instalacja potrzebuje tego samego rozwiązania, ale w domach najczęściej widzę trzy scenariusze, w których ten element ma realny sens. Każdy z nich rozwiązuje inny problem i dlatego warto je rozróżniać już na etapie projektu.

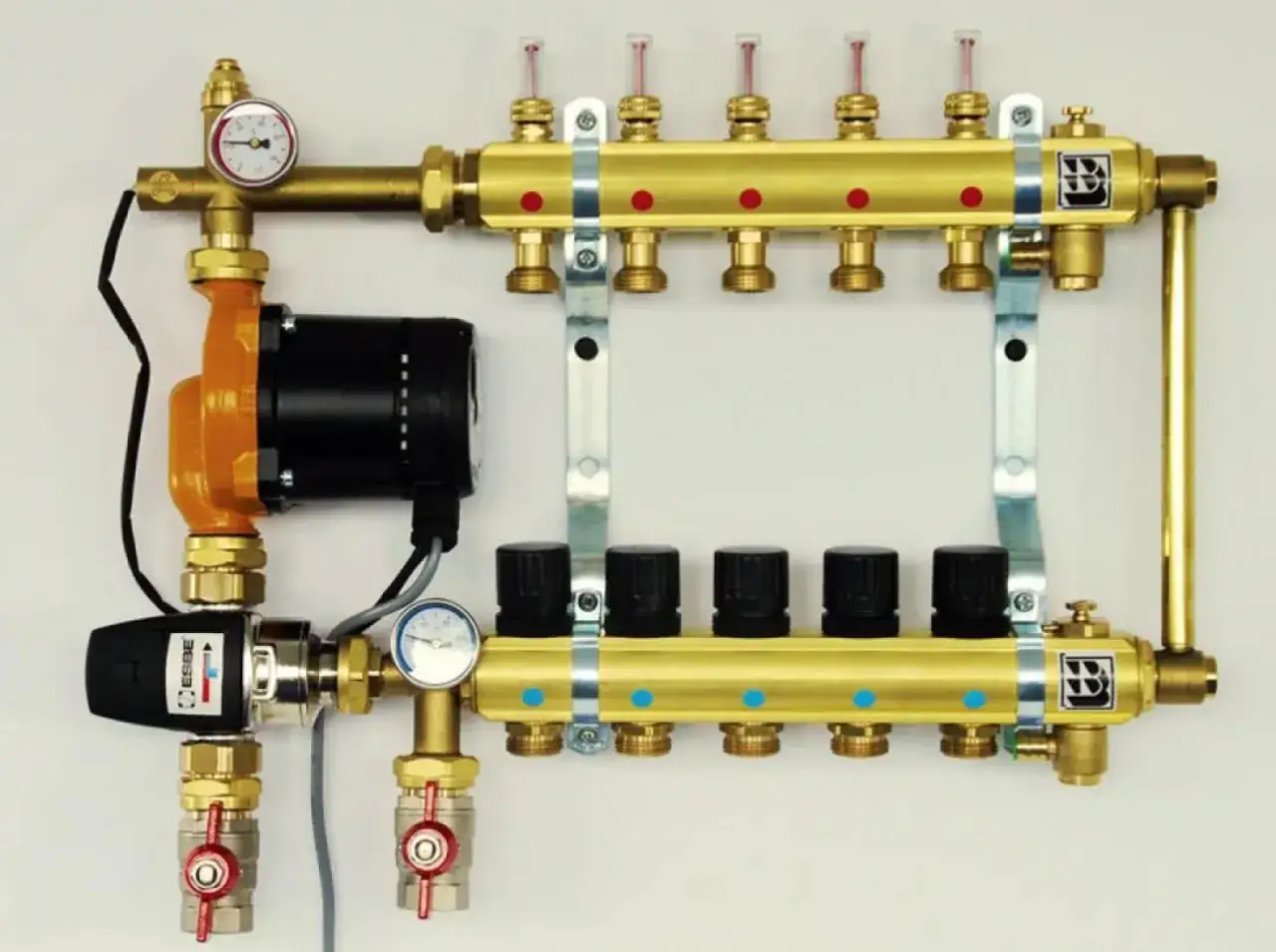

- Ogrzewanie podłogowe. Zawór miesza wodę z zasilania i powrotu, żeby obniżyć temperaturę podawaną na pętle. Dzięki temu posadzka nie przegrzewa się, a regulacja staje się spokojniejsza i bardziej przewidywalna.
- Kocioł dwufunkcyjny lub układ z zasobnikiem. Zawór rozdzielający przełącza przepływ między ogrzewaniem a ciepłą wodą użytkową. To właśnie ten mechanizm decyduje, czy ciepło trafia do grzejników, czy do kranu.
- Układy z buforem i kilkoma strefami. Gdy dom ma kilka obiegów o różnych wymaganiach temperaturowych, zawór porządkuje priorytety i pomaga utrzymać stabilną pracę całego systemu.
W instalacjach z pompą ciepła lub z bardziej rozbudowaną automatyką ten element staje się jeszcze ważniejszy, bo różnice temperatur są wyraźne, a układ szybciej reaguje na błędne ustawienia. W domach z prostszym źródłem ciepła zawór bywa bardziej „niewidoczny”, ale jego brak albo zła praca od razu odbijają się na komforcie. Skoro wiadomo, gdzie ma sens, trzeba jeszcze dopilnować jednego: montażu i ustawienia.
Na co zwrócić uwagę przy montażu i ustawieniu
Tu najłatwiej popełnić błąd, który później wygląda jak awaria samego zaworu. Z mojego doświadczenia problem rzadko leży w jednym detalu; zwykle winne są dwa albo trzy drobiazgi naraz.
- Sprawdź schemat portów. A, B i AB nie są zamienne z definicji. Jeśli pomylisz wpięcie, zawór będzie pracował odwrotnie niż zakłada projekt.
- Ustaw zgodny kierunek przepływu. Strzałka na korpusie ma znaczenie, bo odwrócenie przepływu pogarsza regulację i często zwiększa hałas.
- Zostaw miejsce na siłownik. Dostęp do napędu, przewodów i elementów serwisowych powinien być łatwy, inaczej każda naprawa zamienia się w niepotrzebny demontaż.
- Wypłucz instalację i zamontuj filtr przed zaworem. Brud, opiłki i szlam potrafią zablokować trzpień albo zniszczyć uszczelnienia szybciej niż normalna eksploatacja.
- Nie montuj zaworu w miejscu z dużą turbulencją. Krótki, prosty odcinek rury przed i za zaworem stabilizuje przepływ. To drobiazg, który w praktyce robi dużą różnicę.
- Dobierz siłownik do oporu zaworu. Zbyt słaby napęd nie domknie elementu pod różnicą ciśnień, a zbyt mocny nie naprawi złej regulacji.
To właśnie dlatego w instrukcjach Danfoss tak mocno podkreśla się czysty rurociąg, poprawny kierunek przepływu i filtr przed zaworem. Jeśli zawór pracuje przy urządzeniu gazowym, ja zawsze zostawiam go do obsługi uprawnionemu instalatorowi. Sam element nie jest szczególnie skomplikowany, ale cała instalacja już tak, a błąd w przełączeniu obiegu potrafi unieruchomić ogrzewanie albo ciepłą wodę.
W praktyce serwisowej zwracam też uwagę na zapas miejsca przy demontażu siłownika. To nie jest detal estetyczny, tylko realna oszczędność czasu przy przeglądzie. Gdy montaż jest poprawny, zawór działa latami bez większych niespodzianek. Gdy nie jest, zaczynają się objawy, które łatwo pomylić z czymś innym.
Najczęstsze błędy i objawy, które widać od razu
Najczęściej nie zaczynam od rozbierania zaworu, tylko od obserwacji zachowania instalacji. To zwykle wystarcza, żeby zawęzić problem do kilku typowych przyczyn.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Raz za gorąco, raz za zimno | Źle ustawiony zawór mieszający albo niedopasowany siłownik | Porty, kierunek przepływu, nastawę temperatury i sygnał sterowania |
| Podłoga nagrzewa się zbyt mocno | Brak skutecznego mieszania lub zbyt wysoka temperatura zasilania | Zakres nastawy, temperaturę na zasilaniu i pracę pompy |
| Szarpanie, buczenie, szum | Za duży spadek ciśnienia, zabrudzenie albo zbyt mały zawór | Filtr, średnicę zaworu i czystość układu |
| Brak przełączenia na CWU albo CO | Zacięty trzpień lub uszkodzony siłownik | Zasilanie napędu, ruch ręczny trzpienia i sygnał sterujący |
| Wilgoć przy osi zaworu | Zużyta dławica lub uszczelnienie | Miejsce przecieku i możliwość regeneracji elementu uszczelniającego |
Jeśli zawór działa ręcznie, a nie działa z automatyki, bardzo często problem siedzi po stronie siłownika albo sterowania, nie w korpusie. To prosty test, a potrafi oszczędzić czas i niepotrzebną wymianę części. Warto też pamiętać, że objawy usterki zaworu potrafią przypominać zapowietrzenie albo złą pracę pompy, więc diagnozę prowadzę zawsze od całego obiegu, nie od jednego elementu. Z tego już łatwo przejść do pytania, które w praktyce decyduje o wygodzie użytkowania: jaka wersja zaworu ma sens w konkretnym domu.
Która wersja ma sens w domowej instalacji, a która tylko komplikuje układ
Jeśli miałbym wybierać rozwiązanie bez zbędnego komplikowania, kierowałbym się nie samą nazwą zaworu, lecz tym, co instalacja ma robić na co dzień. Inny układ sprawdzi się w prostej podłogówce, a inny w domu z kilkoma obiegami i priorytetem ciepłej wody.
| Wersja | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Ręczna | Mała instalacja, stałe parametry, sporadyczna korekta | Najprostsza, tania i mało awaryjna | Wymaga kontroli użytkownika i nie reaguje sama na zmiany |
| Z siłownikiem | Podłogówka, strefy grzewcze, automatyka pogodowa | Stabilniejsza temperatura i wygodna regulacja | Wymaga zasilania, sterowania i poprawnego doboru napędu |
| Termostatyczna | Gdy potrzebna jest stała temperatura bez rozbudowanej automatyki | Sama reaguje na zmianę temperatury | Mniej elastyczna przy bardziej złożonych układach |
Z mojego punktu widzenia najważniejsza jest zgodność trzech rzeczy: konstrukcji zaworu, sposobu wpięcia i mocy siłownika. Jeśli te elementy zgrywają się ze schematem instalacji, zawór trójdrogowy pracuje cicho, stabilnie i bez ciągłych korekt. Jeśli choć jeden z nich jest źle dobrany, cała instalacja zaczyna zachowywać się kapryśnie, mimo że sam zawór wygląda zupełnie poprawnie.
