W instalacjach domowych jeden mały element często decyduje o tym, czy rozprowadzenie wody i ścieków będzie szczelne, ciche i łatwe w serwisie. Właśnie dlatego trójnik warto rozumieć nie jako zwykłą kształtkę, ale jako punkt, w którym liczą się materiał, kąt odejścia, średnica i sposób łączenia. W tym tekście pokazuję, gdzie stosuje się takie rozgałęzienia, jak dobrać właściwy wariant i których błędów nie popełniać przy remoncie lub nowej instalacji.
Najważniejsze informacje o rozgałęzieniach instalacji w domu
- W domu taki element najczęściej rozdziela wodę użytkową, ścieki albo obieg grzewczy.
- W kanalizacji bezpieczniejsze są łagodniejsze kąty, zwykle 45° lub 67,5°, bo przepływ jest wtedy spokojniejszy.
- Do wody i CO dobieram element zawsze do konkretnego systemu: PP-R, miedzi, stali lub połączeń zaciskowych.
- Najtańsze wersje kanalizacyjne kosztują zwykle kilka złotych, a gwintowane i miedziane są wyraźnie droższe.
- Rozdzielacz bywa lepszy od rozgałęzień, gdy zależy Ci na niezależnym odcięciu każdego punktu poboru.
Jak działa rozgałęzienie instalacji i gdzie ma sens

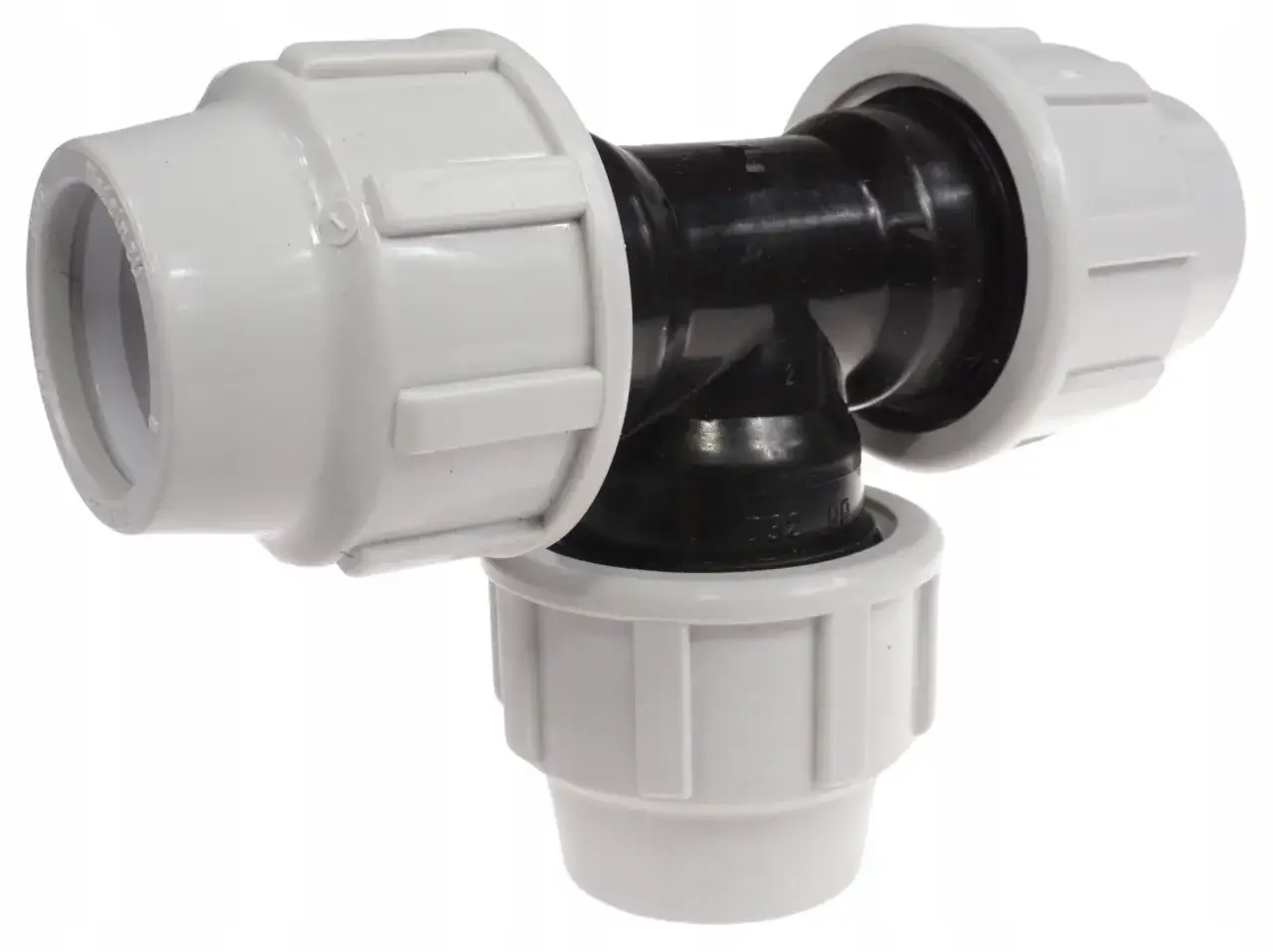

W praktyce to po prostu łącznik w kształcie litery T, który pozwala wpiąć trzeci przewód w istniejącą linię. W domu spotykam go przede wszystkim w trzech miejscach: przy wodzie zimnej i ciepłej, w kanalizacji wewnętrznej oraz w niektórych układach grzewczych. Sam pomysł jest prosty, ale efekt zależy od tego, czy przepływ ma charakter ciśnieniowy, czy grawitacyjny.
W instalacji wodnej taki element rozdziela zasilanie na kolejne punkty poboru, na przykład baterię umywalkową, zmywarkę albo zawór do pralki. W kanalizacji działa inaczej, bo ścieki nie są tłoczone pompą, tylko spływają samoczynnie, więc liczy się łagodne wprowadzenie strumienia do pionu lub poziomu. W ogrzewaniu rozgałęzienia pojawiają się rzadziej niż kiedyś, bo w nowoczesnych domach często wygrywa układ z rozdzielaczem, ale nadal mają sens tam, gdzie trzeba rozsądnie poprowadzić odgałęzienie od głównej nitki.
Ja patrzę na ten element przede wszystkim jak na decyzję o sposobie pracy całej instalacji, a nie tylko o jej geometrii. Kiedy już wiesz, gdzie taki łącznik pracuje, łatwiej dobrać jego wersję do konkretnej instalacji i nie pomylić komfortu montażu z jakością działania.
Rodzaje, które spotkasz w domu
Nie każdy łącznik rozgałęziający wygląda i pracuje tak samo. W domu najczęściej rozróżniam wersje kanalizacyjne, wodne i grzewcze, bo każda z nich ma inne wymagania wobec szczelności, kąta odejścia i sposobu montażu. To ważniejsze niż sama nazwa produktu na opakowaniu.
| Rodzaj | Gdzie stosuję | Najczęstsza cecha | Na co zwracam uwagę |
|---|---|---|---|
| Kanalizacyjny | Odpływy, piony, podejścia do przyborów | Kąty 45°, 67,5° i 87,5°, czasem 90° | Łagodny przepływ i możliwość czyszczenia |
| Do wody i ogrzewania | Instalacja zimnej i ciepłej wody, CO | Połączenia zgrzewane, zaciskowe albo gwintowane | Kompatybilność z rurą i parametrami pracy |
| Redukcyjny | Gdy jedna gałąź ma inną średnicę | Jedno odejście węższe od głównej nitki | Spadek ciśnienia i sens zmiany przekroju |
| Z gwintem | Przy armaturze, zaworach, urządzeniach | Gwint wewnętrzny albo zewnętrzny | Uszczelnienie i zgodność z elementem końcowym |
W kanalizacji szczególnie cenię łagodniejsze warianty, bo ograniczają zawirowania i osadzanie się zanieczyszczeń. W katalogach producentów bardzo często pojawiają się kąty 45°, 67,5° i 87,5°, a to już podpowiada, że w tej dziedzinie geometria naprawdę ma znaczenie. Jeśli jednak mówimy o wodzie pod ciśnieniem, ważniejsza staje się odporność materiału i sposób połączenia niż sam kąt odejścia.
Po takim rozróżnieniu łatwiej przejść do konkretu, czyli do doboru właściwej wersji do średnicy, materiału i warunków pracy.
Jak dobrać odpowiedni wariant do rur i średnic
Tu najczęściej pojawia się najwięcej pomyłek, bo wybór bywa oparty wyłącznie na średnicy, a to za mało. Ja zawsze sprawdzam cztery rzeczy: rodzaj instalacji, średnicę głównej rury, średnicę odejścia i sposób połączenia. Dopiero potem patrzę na cenę.
Średnica ma większe znaczenie, niż się wydaje
Jeżeli rozgałęzienie ma zasilać jeden punkt poboru, redukcja średnicy może mieć sens. Jeśli jednak z jednego miejsca idzie kilka odbiorników albo instalacja ma większą wydajność, zbyt mały przekrój potrafi od razu dać spadek komfortu, a czasem także hałas. W kanalizacji z kolei za wąskie odejście lub nieprzemyślana redukcja mogą zaburzyć spływ i utrudnić samooczyszczanie przewodu.
Kąt odejścia nie jest detalem

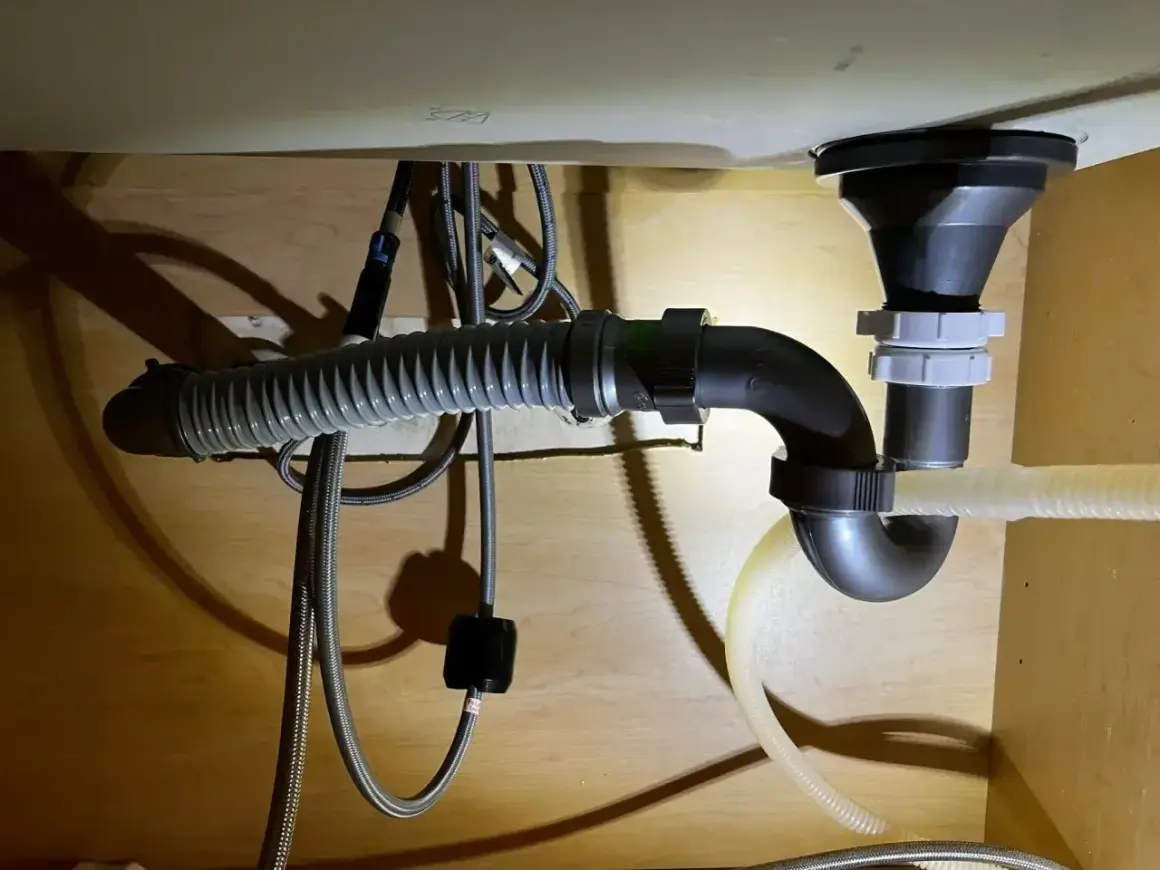

W instalacjach grawitacyjnych łagodniejsze kąty są zwykle bezpieczniejszym wyborem. Gdy mam do czynienia z odpływem z umywalki, pralki albo brodzika, wolę rozwiązanie, które prowadzi ścieki płynnie w kierunku pionu. Kształtka z ostrym odejściem bywa kusząca, bo łatwiej ją wcisnąć w ciasną przestrzeń, ale później to właśnie ona najczęściej robi kłopot przy eksploatacji.
Przeczytaj również: Magazyn energii w domu - jak działa i kiedy ma sens
Materiał i sposób łączenia muszą być spójne
W systemach wodnych i grzewczych najważniejsze jest dopasowanie do całej instalacji. PP-R łączy się zwykle przez zgrzewanie polifuzyjne, miedź przez lutowanie albo złączki, a elementy przejściowe z gwintem stosuje się tam, gdzie trzeba wejść w armaturę lub urządzenie. Nie mieszam przypadkowo różnych materiałów, bo to kończy się dodatkowym ryzykiem nieszczelności albo korozji kontaktowej.
Jeśli miałabym podać jedną regułę wyboru, brzmiałaby ona tak: dobieraj do całego systemu, a nie do pojedynczej rury. To właśnie system, a nie sam detal, decyduje o trwałości instalacji. Gdy ta decyzja jest już jasna, można rozsądnie policzyć, ile to realnie kosztuje.
Ile kosztują takie kształtki i skąd biorą się różnice
Cena zależy przede wszystkim od średnicy, materiału i sposobu połączenia. Proste elementy kanalizacyjne są zwykle tanie, natomiast wersje gwintowane, miedziane albo zaciskowe potrafią kosztować kilka razy więcej. W praktyce jednak nie sam zakup jest najdroższy, tylko poprawki po złym doborze.
| Typ | Typowy koszt za sztukę | Co podbija cenę |
|---|---|---|
| Kanalizacja wewnętrzna | około 3-10 zł | średnica, kąt, wersja nastawna, marka |
| PP-R do wody i CO | około 2-25 zł | redukcja, gwint, większa średnica, klasa systemu |
| Miedziane i mosiężne | około 6-90 zł | materiał, średnica, sposób łączenia, przejście na gwint |
Widzisz tu coś ważnego: sama kształtka często nie jest dużym wydatkiem. Prawdziwy koszt pojawia się wtedy, gdy trzeba kupić dodatkowe przejściówki, wykonać więcej połączeń albo rozkuwać już gotową zabudowę. Dlatego przy remoncie nie liczę tylko ceny elementu, ale całą operację od punktu A do punktu B.
Skoro koszty są już bardziej przewidywalne, pozostaje najważniejsza część praktyki, czyli montaż i błędy, które najłatwiej psują efekt.
Montaż bez niespodzianek i najczęstsze błędy
Przy prostych pracach hydraulicznych poprawna kolejność ma ogromne znaczenie. Ja zwykle zaczynam od przymiarki na sucho, potem sprawdzam kierunek odejścia i dopiero wtedy wykonuję trwałe połączenie. Taki porządek oszczędza czas, bo po zgrzaniu albo skręceniu elementu nie ma już miejsca na korekty.
- Sprawdzam projekt albo przebieg istniejącej instalacji.
- Dobieram ten sam system materiałowy i właściwą średnicę.
- Wykonuję przymiarkę bez trwałego łączenia.
- Łączę element zgodnie z technologią producenta.
- Po montażu robię próbę szczelności i oględziny połączeń.
Najczęstszy błąd, jaki widzę, to mieszanie przypadkowych systemów bez odpowiednich przejściówek. Drugi to stosowanie zbyt ostrego odejścia w kanalizacji, bo „akurat pasuje w ścianie”. Trzeci problem to brak dostępu do połączenia serwisowego tam, gdzie po latach może zajść potrzeba rozbiórki albo wymiany zaworu.
- Nie dociskam na siłę elementów, które nie są ze sobą zgodne systemowo.
- Nie chowam połączeń w miejscu, do którego później nie da się wrócić.
- Nie zakładam, że każdy układ zadziała dobrze tylko dlatego, że jest szczelny po montażu.
- Nie ignoruję spadków i kierunku przepływu w kanalizacji.
- Nie oszczędzam na jakości przy odgałęzieniach w newralgicznych punktach, na przykład pod zlewem czy przy pionie.
Jeżeli nie masz doświadczenia z zgrzewaniem albo lutowaniem, lepiej zlecić tę część fachowcowi. Poprawka po zabudowie kosztuje dużo więcej niż sam montaż, a w instalacjach domowych zysk z „samodzielnie i szybko” bywa pozorny. Po tej stronie ryzyka zostaje jeszcze jedna rzecz, którą warto sprawdzić, zanim zamkniesz dostęp do rur na lata.
Zanim zamkniesz ścianę na lata
W instalacjach ukrytych najbardziej cenię prostą zasadę: jeśli coś da się sprawdzić teraz, nie zostawiaj tego na później. Zanim zabudujesz ścianę albo zabierzesz się za obudowę przyboru, upewnij się, że połączenia są dostępne tam, gdzie powinny być, a całość ma wykonane testy szczelności zgodnie z technologią systemu.
- robię zdjęcia przebiegu rur przed zabudową;
- oznaczam, które odgałęzienie zasila konkretne urządzenie;
- zostawiam rewizję tam, gdzie może być potrzebna kontrola lub czyszczenie;
- sprawdzam, czy połączenie nie pracuje pod naprężeniem;
- oceniam, czy instalacja nie będzie zbyt głośna po zasłonięciu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: wybieraj rozwiązanie nie tylko pod kątem ceny, ale też serwisu, dostępności i charakteru całej instalacji. Dobrze dobrane rozgałęzienie pracuje bez uwagi przez lata, a źle dobrane przypomina o sobie dokładnie wtedy, gdy najmniej masz ochotę rozkuwać wykończenie.
